Posicionador de válvula inteligente, cabezal de control de válvula de 4-20 mA

Posicionador de válvulas de seguridad intrínseca a prueba de explosiones IL-TOP-2201/2202

ESPECIFICACIONES TÉCNICAS:

Fuente de alimentación: DC24V ±10%

Entrada: 0/4-20 mA; 0-5 V/10 V

Salida: 0/4-20 mA; 0-5 V/10 V

Comunicación por bus: IO-Link; MOD BUS RS485

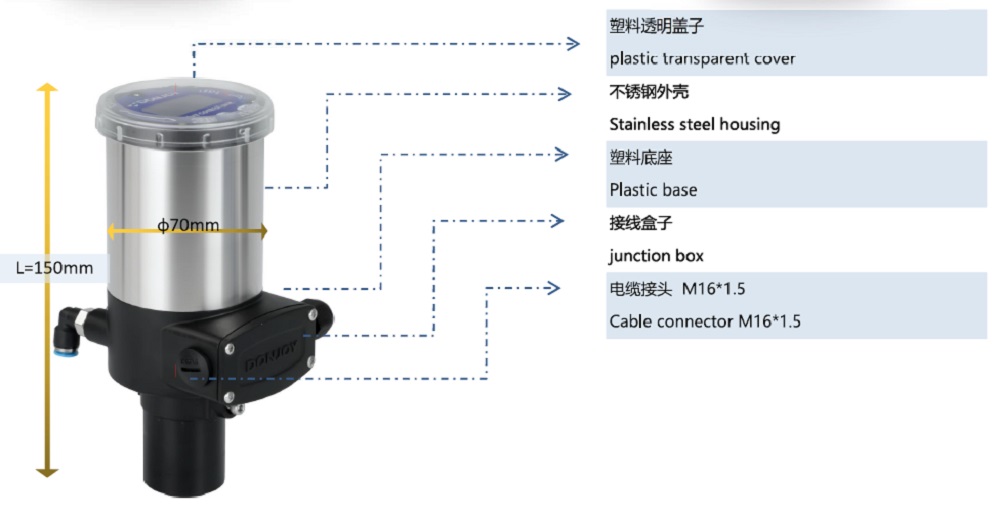

Material: Aleación de aluminio

Medio de control: Gases neutros, aire DIN ISO 8573-1

Temperatura ambiente -20℃ a 40℃

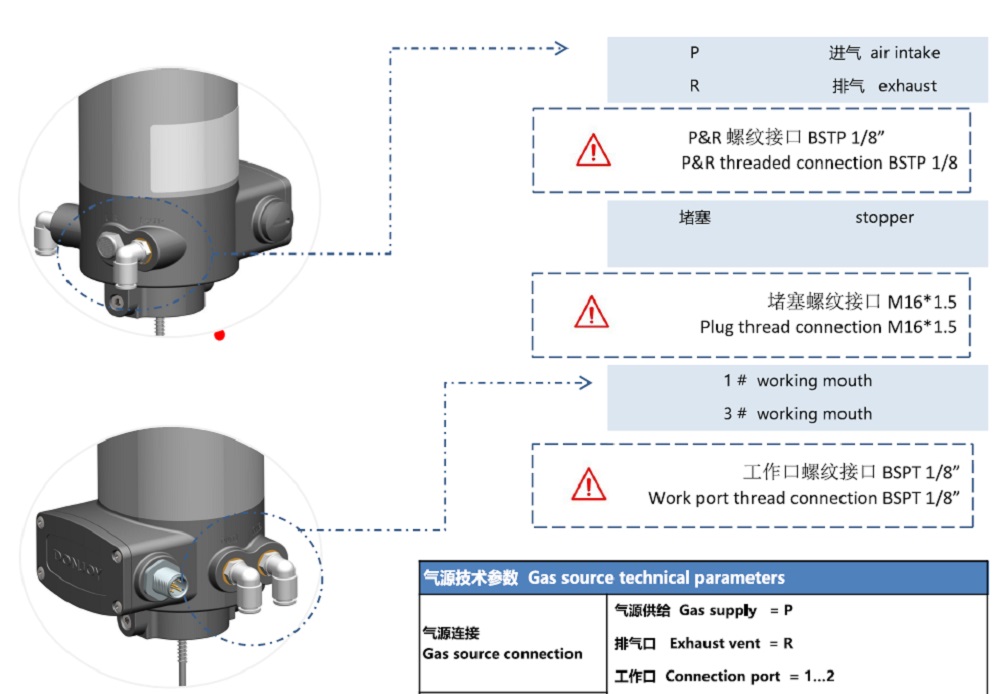

Puerto de conexión de fuente de aire: tamaño de manguera ∅6-8 mm, puerto roscado G1/4"

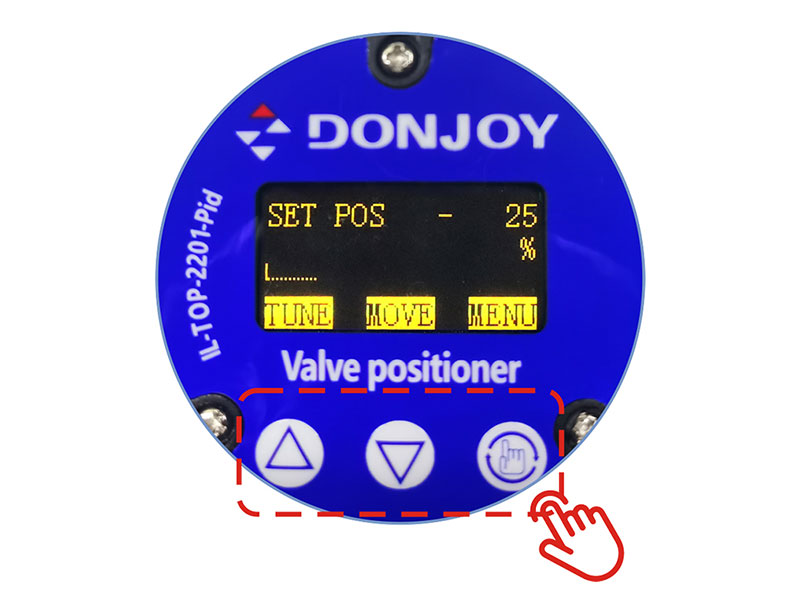

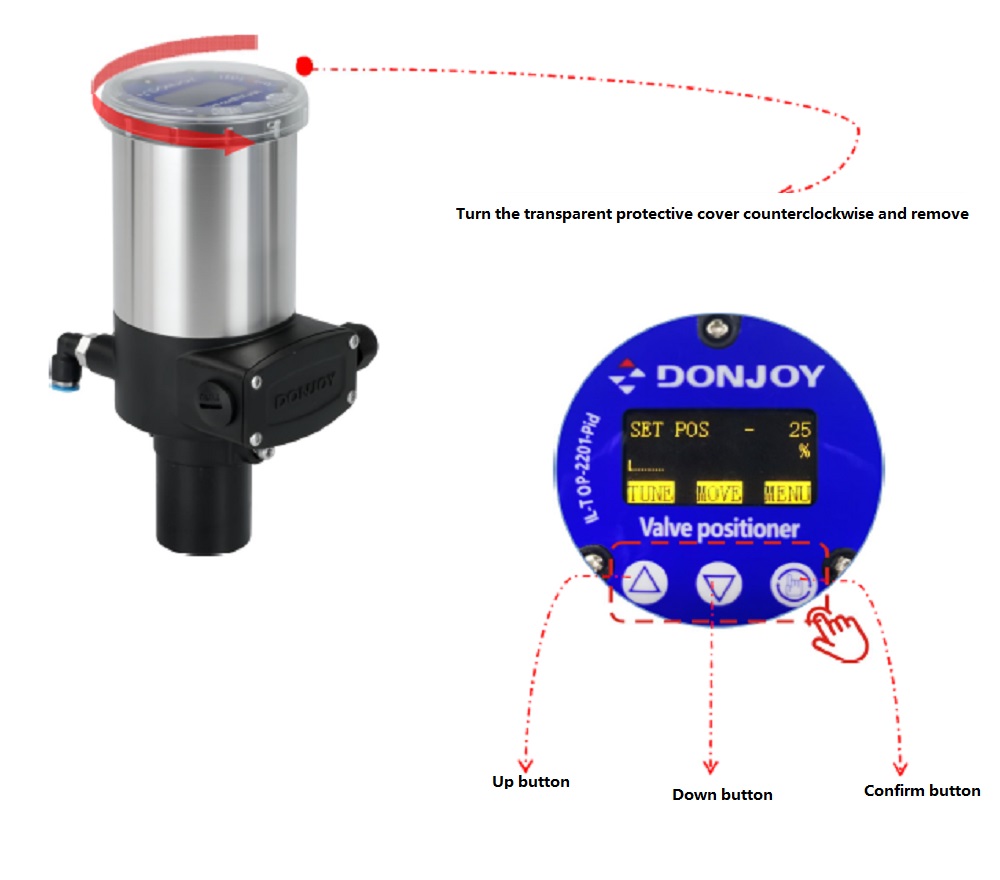

Pantalla LED

Menú en chino e inglés

Obtenga una cotización

CARACTERÍSTICAS

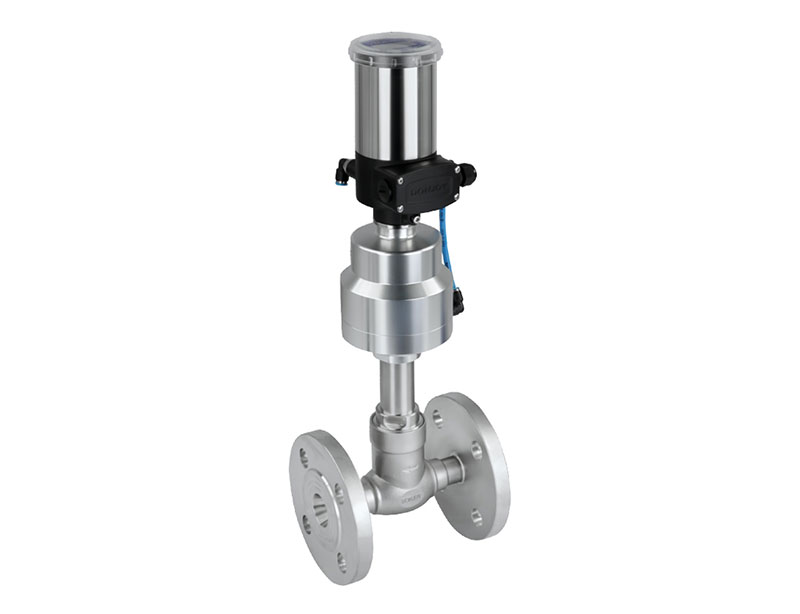

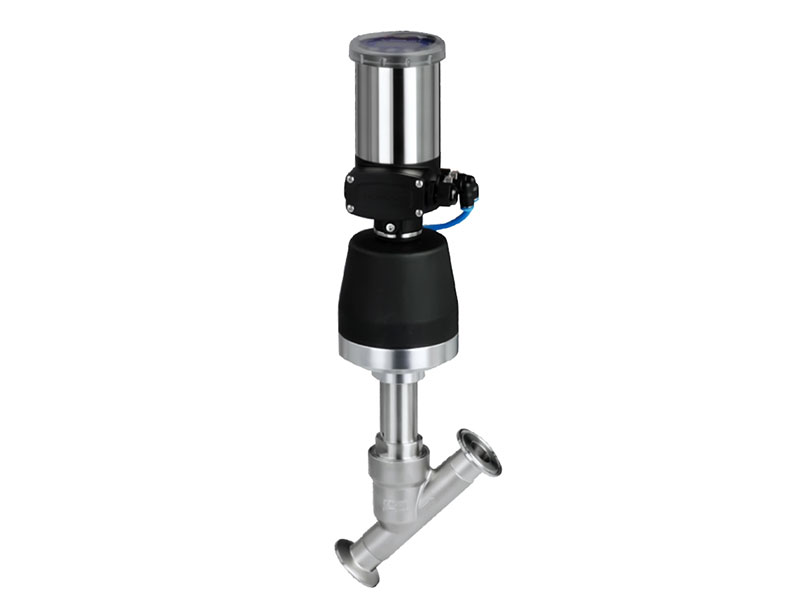

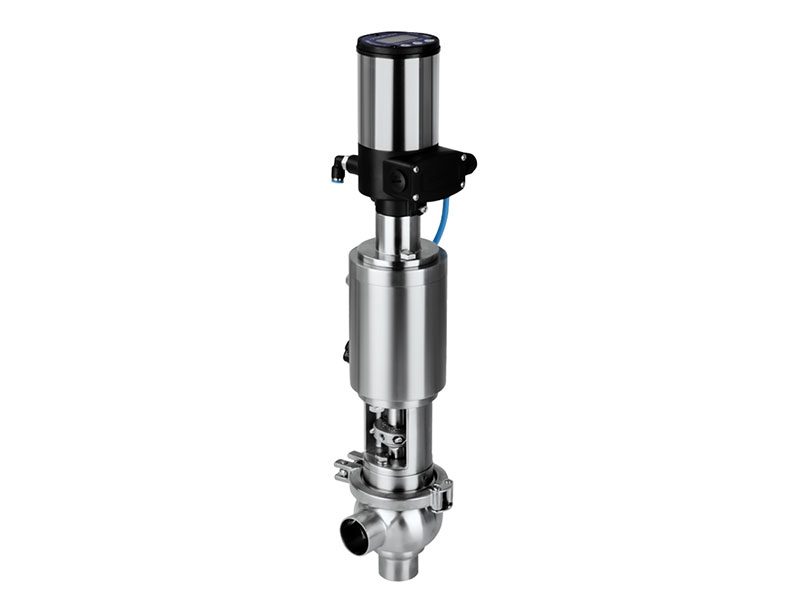

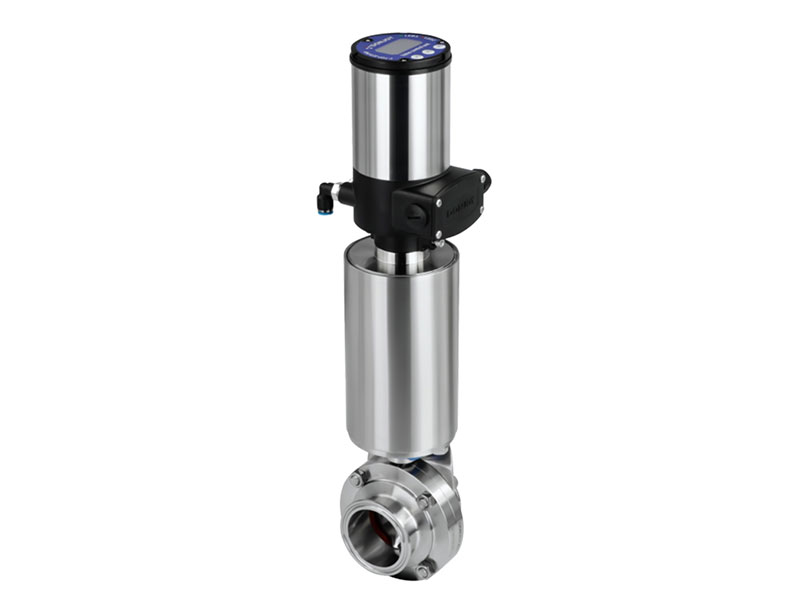

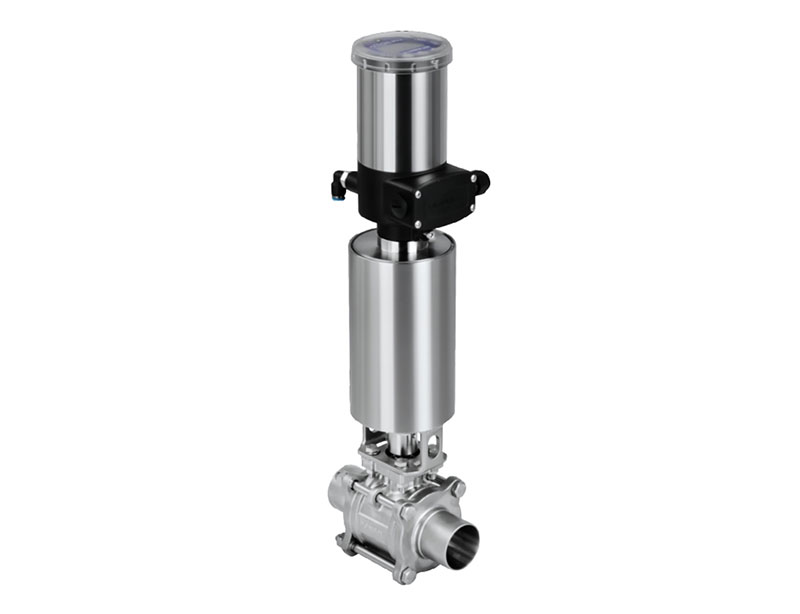

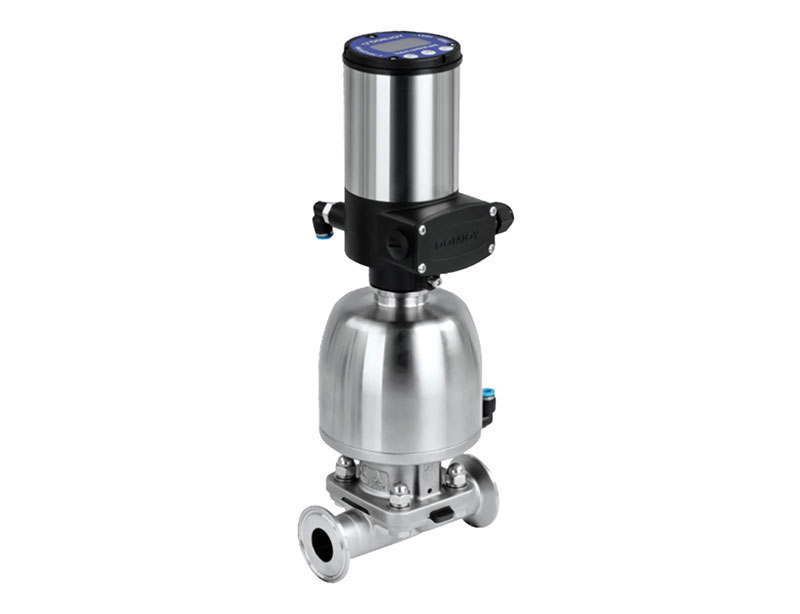

Posicionador de válvula IL-TOP para válvulas neumáticas sanitarias de 1/2" 3/4" DN10 DN15

El IL-TOP-2201/2202 es un posicionador de válvulas de diseño a prueba de llamas y con seguridad intrínseca. Recibe instrucciones de PLC/DCS u otros sistemas de control automático, como 0/4-20 mA, 0-5 V/10 V para funcionar, al mismo tiempo que envía la señal de posición actual de la válvula a PLC/DCS y otros sistemas de control automático. También puede comunicarse a través de IO-Link o MOD BUS versión RS485.

Tabla de modelos

Modelo	Actuador aplicable	Señal de entrada	Protocolo de comunicación	Señal de salida	Renarque
Posicionador de válvula de flujo estándar, apto para cilindros de ≤ ∅144 a 250 ml
IL-TOP-220131-RS485	De simple efecto	0/4-20 mA, 0-5 V/10 V	Bus mod RS485	NO	Versión recomendada
IL-TOP-220132-RS485	Doble efecto	0/4-20 mA, 0-5 V/10 V	Bus mod RS485	NO	Versión recomendada
IL-TOP-220131-ENLACE-IO	De simple efecto	NO	Enlace IO V1.1	NO	Versión opcional
IL-TOP-220132-ENLACE-IO	Doble efecto	NO	Enlace IO V1.1	NO	Versión opcional
IL-TOP-220131-P	De simple efecto	0/4-20 mA, 0-5 V/10 V	NO	0/4-20 mA, 0-5 V/10 V	Versión opcional
IL-TOP-220132-P	Doble efecto	0/4-20 mA, 0-5 V/10 V	NO	0/4-20 mA, 0-5 V/10 V	Versión opcional
IL-TOP-220131-Pid	De simple efecto	0/4-20 mA, 0-5 V/10 V	NO	0/4-20 mA, 0-5 V/10 V	Entrada de control de proceso 4-20 mA/PT100
IL-TOP-220132-Pid	Doble efecto	0/4-20 mA, 0-5 V/10 V	NO	0/4-20 mA, 0-5 V/10 V	Entrada de control de proceso 4-20 mA/PT100
Posicionador de válvula de alto flujo, adecuado para cilindros ≥ ∅144 250 ml
IL-TOP-220231-RS485	De simple efecto	0/4-20 mA, 0-5 V/10 V	Bus mod RS485	NO	Versión recomendada
IL-TOP-220231-ENLACE-IO	De simple efecto	NO	Enlace IO V1.1	NO	Versión opcional
IL-TOP-220231-P	De simple efecto	0/4-20 mA, 0-5 V/10 V	NO	0/4-20 mA, 0-5 V/10 V	Versión opcional
IL-TOP-220231-Pid	De simple efecto	0/4-20 mA, 0-5 V/10 V	NO	0/4-20 mA, 0-5 V/10 V	Entrada de control de proceso 4-20 mA/PT100

Qué es un posicionador de válvulas? Cuál es su función?

El posicionador de válvulas IL-TOP de DONJOY es un dispositivo que se utiliza para controlar el flujo de una válvula de control neumática. Es un tipo de sistema de retroalimentación que controla la posición de la válvula y la ajusta a un punto de ajuste deseado. La función de un posicionador de válvula es garantizar que la válvula se abra y se cierre en la posición exacta y en el momento necesarios para cumplir con los requisitos del sistema.

El posicionador de válvula recibe una señal del controlador PID y luego posiciona el actuador de la válvula en consecuencia. Ajusta la posición del actuador de la válvula hasta que la válvula se encuentra en la posición deseada. Esto garantiza que la válvula esté funcionando correctamente y que proporcione un control de flujo preciso. El posicionador también proporciona retroalimentación al controlador PID, lo que le permite realizar los ajustes necesarios y mantener el punto de ajuste deseado.

IL-TOP puede comunicarse mediante IO-LINK o MODBUS RS485 y Pid compatible. Alimentación a 24 V CC. Señal de entrada 0/4-20 mA y 0-5 V/10 V. Los posicionadores de válvulas se utilizan habitualmente en industrias como la alimentaria, la láctea, la de bebidas, la de tratamiento de agua y la farmacéutica.
