Posicionador de unidad de control, posicionador donjoy il-top-1441, posicionador de válvula digital

Posicionador de válvulas de seguridad intrínseca a prueba de explosiones -IL-TOP-1441/1442

ESPECIFICACIONES TÉCNICAS:

Fuente de alimentación: DC24V ±10%

Entrada: 0/4-20 mA; 0-5 V/10 V

Salida: 0/4-20 mA; 0-5 V/10 V

Comunicación por bus: IO-Link; MOD BUS RS485

Método de cableado: Apriete de tornillos, par de torsión 0,22-0,25 NM

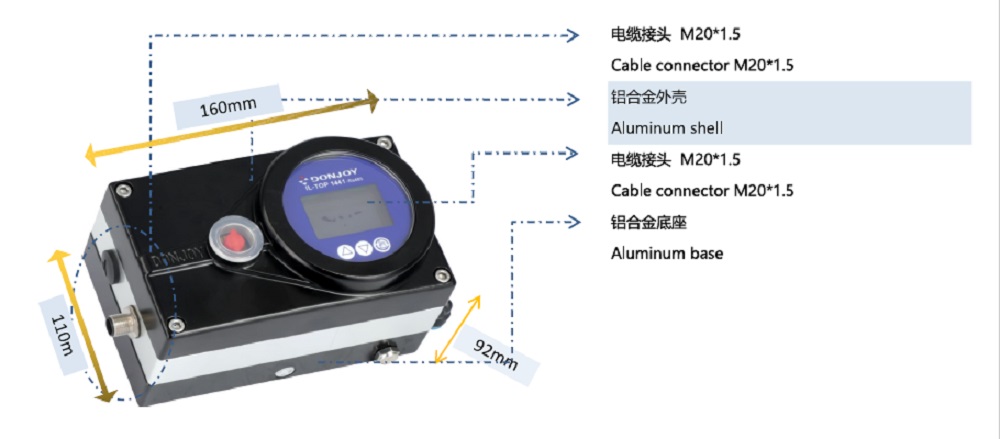

Material: aleación de aluminio

Medio de control: Gas neutro, aire.

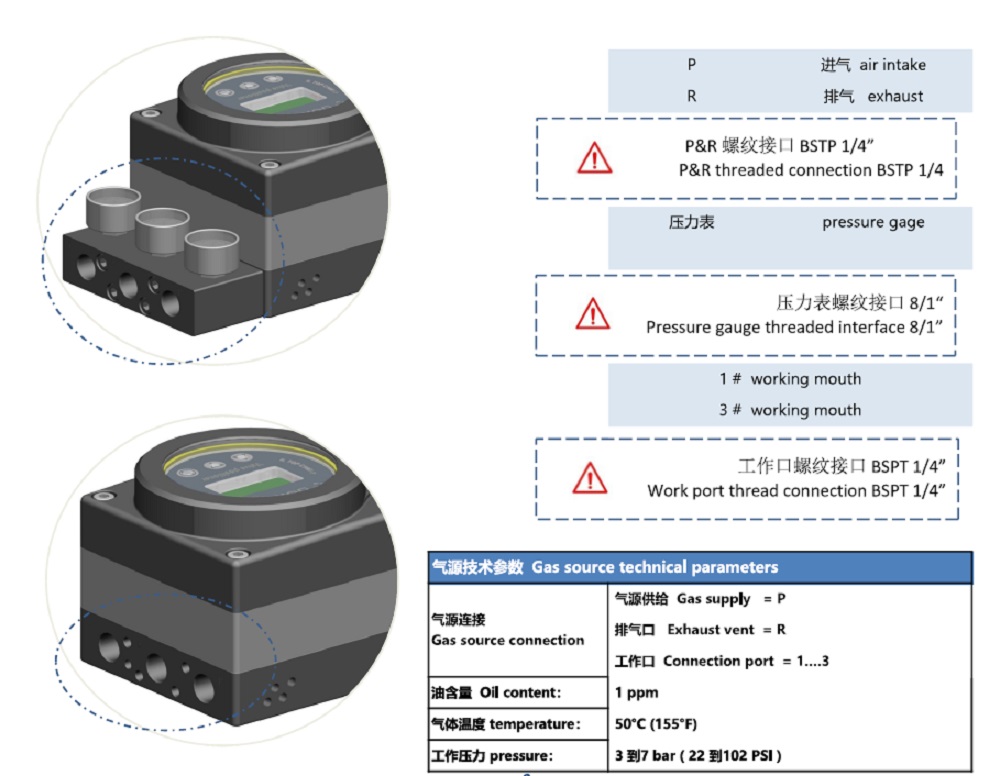

Tamaño de conexión de fuente de aire: Tamaño de manguera ∅6-8 mm, puerto de rosca G1/4"

Obtenga una cotización

CARACTERÍSTICAS

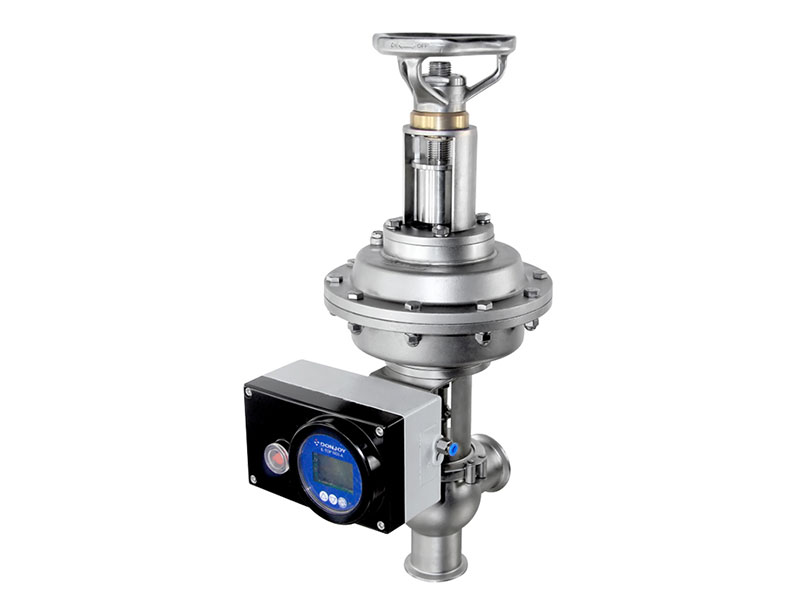

Posicionador de válvula de control IL-TOP-1441 para válvulas neumáticas horizontales sanitarias

Principio de funcionamiento del posicionador de válvula de control

El principio de funcionamiento de un posicionador de válvula de control implica el uso de una señal de entrada, normalmente de un controlador o un sistema automatizado, para posicionar con precisión el actuador de la válvula. El posicionador compara la posición real de la válvula con la posición deseada en función de la señal de entrada y realiza ajustes en el actuador para lograr la posición deseada de la válvula. El posicionador supervisa continuamente la posición de la válvula y realiza correcciones rápidas y precisas para garantizar que la válvula esté posicionada con precisión de acuerdo con la señal de control.

El IL-TOP-1441/1442 es un posicionador de válvula de diseño a prueba de llamas con seguridad intrínseca. Recibe instrucciones de PLC/DCS u otros sistemas de control automático, como 0/4-20 mA, 0-5 V/10 V para funcionar, al mismo tiempo que retroalimenta la señal de posición actual de la válvula a PLC/DCS y otros sistemas de control automático. También puede comunicarse a través de IO-Link o MOD BUS versión RS485.

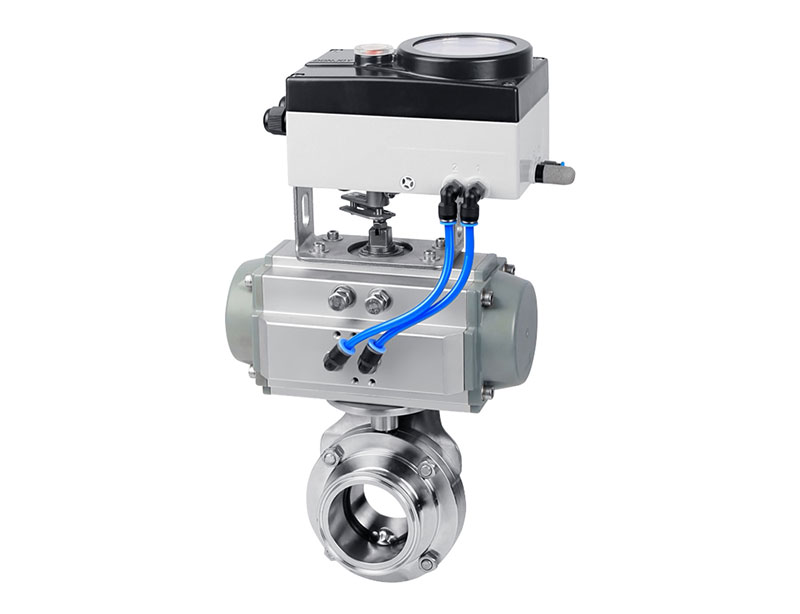

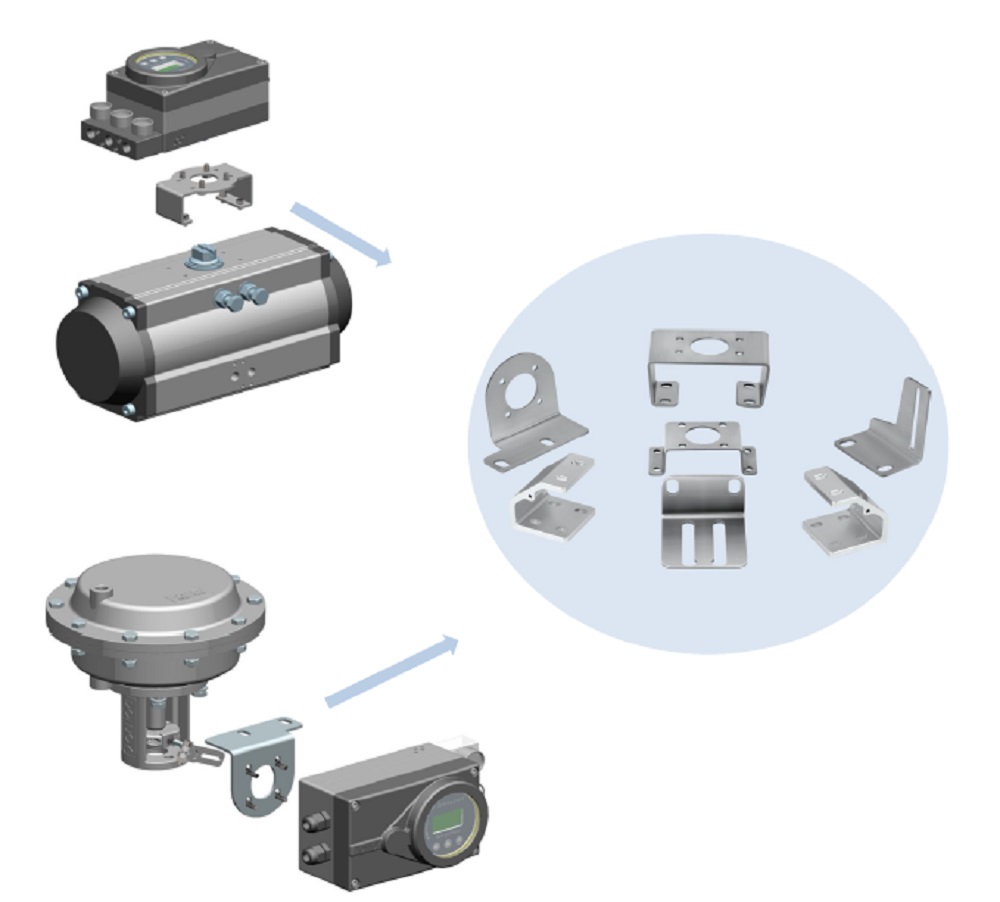

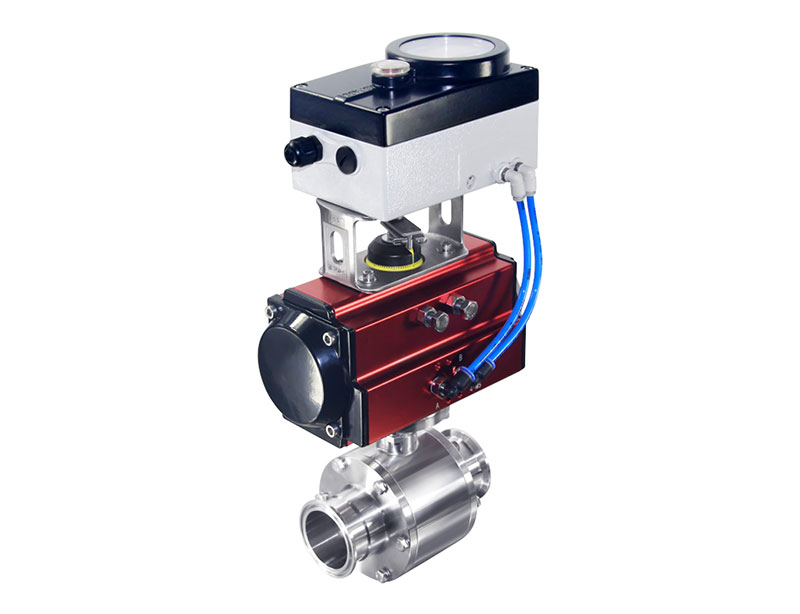

El posicionador de válvula neumática se conecta principalmente al actuador neumático horizontal de válvulas sanitarias.

Qué es el posicionador de válvulas?

El posicionador de válvula es un dispositivo que controla la posición de una válvula. Recibe una señal de entrada de un controlador, como un PLC/DCS u otras instrucciones de un sistema de control automático, que le indica en qué posición debe estar la válvula y la ajusta en consecuencia. Se utiliza habitualmente en procesos industriales para controlar con precisión la apertura y el cierre de válvulas. El posicionador recibe una señal de control y ajusta la posición del actuador de la válvula para lograr la posición deseada de la válvula. Esto ayuda a mejorar la precisión y la capacidad de respuesta de la válvula, lo que es crucial en muchas aplicaciones industriales, como la industria alimentaria, láctea, de bebidas, farmacéutica, química y otras.

Tabla de modelos

Modelo	Actuador aplicable	Señal de entrada	Protocolo de comunicación	Señal de salida	Observación
Posicionador de válvula de flujo estándar adecuado para cilindros ≤ ∅144 250 mL
IL-TOP-144141-RS485	De simple efecto	0/4-20 mA, 0-5/10 V	Bus mod RS485	NO	Versión recomendada
IL-TOP-144142-RS485	Doble efecto			NO
IL-TOP-144141-IO-LINK	De simple efecto	NO	Enlace IO	NO	Versión opcional
IL-TOP-144142-IO-LINK	Doble efecto	NO		NO
IL-TOP-144141-P	De simple efecto	0/4-20 mA, 0-5/10 V	NO	0/4-20 mA, 0-5/10 V	Versión opcional
IL-TOP-144142-P	Doble efecto		NO
IL-TOP-144141-Pid	De simple efecto	0/4-20 mA, 0-5/10 V	NO	0/4-20 mA, 0-5/10 V	Entrada de control de proceso 4-20 mA/PT100
IL-TOP-144142-Pid	Doble efecto		NO
Posicionador de válvula de alto caudal adecuado para cilindros ≥ ∅144 250 ml
IL-TOP-144141-RS485	De simple efecto	0/4-20 mA, 0-5/10 V	MODO BUS RS485	NO	Versión recomendada
IL-TOP-144142-RS485	Doble efecto			NO
IL-TOP-144141-IO-LINK	De simple efecto	NO	Enlace IO	NO	Versión opcional
IL-TOP-144142-IO-LINK	Doble efecto	NO		NO
IL-TOP-144141-P	De simple efecto	0/4-20 mA, 0-5/10 V	NO	0/4-20 mA, 0-5/10 V	Versión opcional
IL-TOP-144142-P	Doble efecto
IL-TOP-144141-Pid	De simple efecto	0/4-20 mA, 0-5/10 V	NO	0/4-20 mA, 0-5/10 V	Entrada de control de proceso 4-20 mA/PT100
IL-TOP-144142-Pid	Doble efecto
