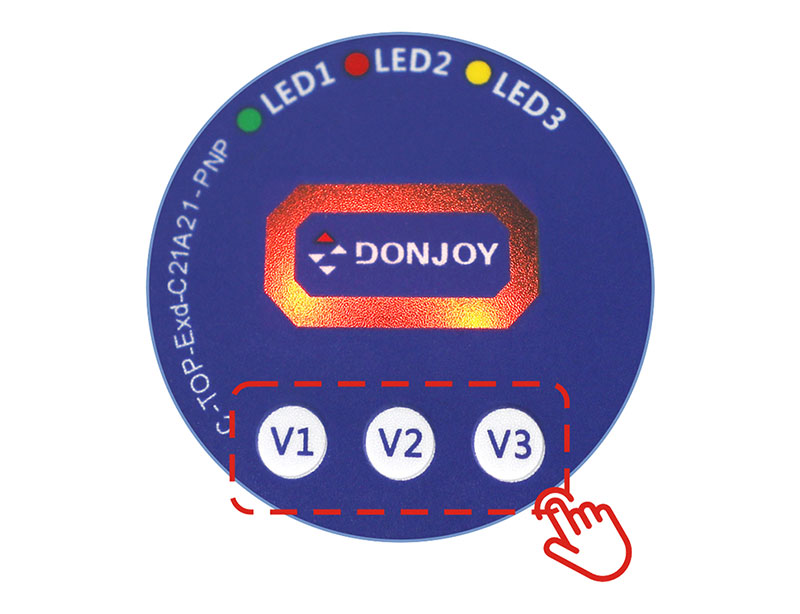

Configuración automática con una sola tecla
Función antifugas de la válvula
Función de retroalimentación de falla de válvula
Las diferentes posiciones de las válvulas muestran diferentes colores de luces LED.
Retroalimentación de señal: contacto pasivo PNP NPN 4-20 mA
Comunicación por bus: IO-Link; AS-I V3.0
Fuente de alimentación: DC24V ±10%
Carrera: 45 mm; 30 mm
La precisión de la posición de la válvula se puede configurar en el sitio: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
Se puede configurar el color alto y bajo en el sitio.
Qué es un cabezal de control de válvula c top?

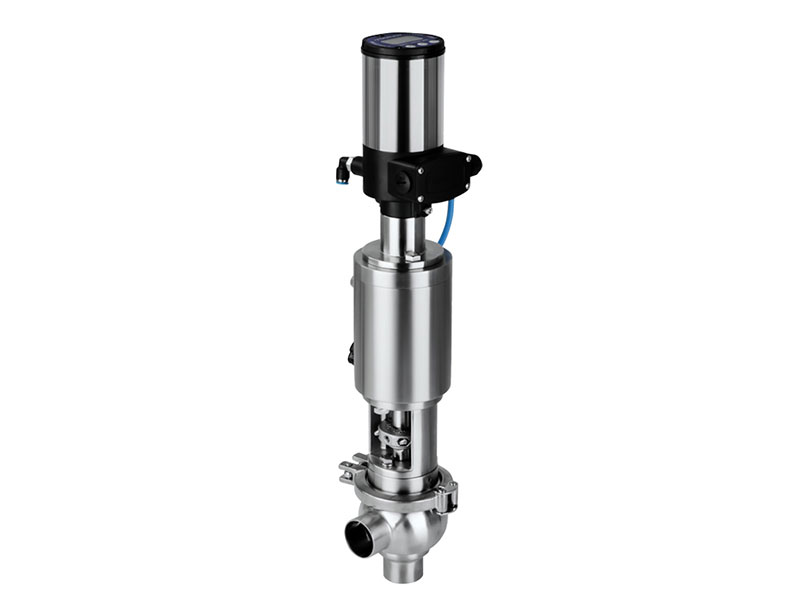

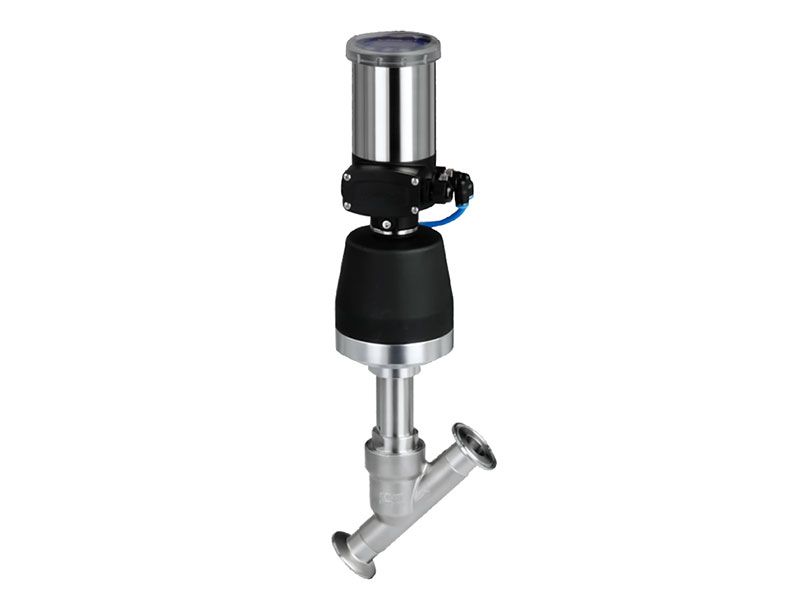

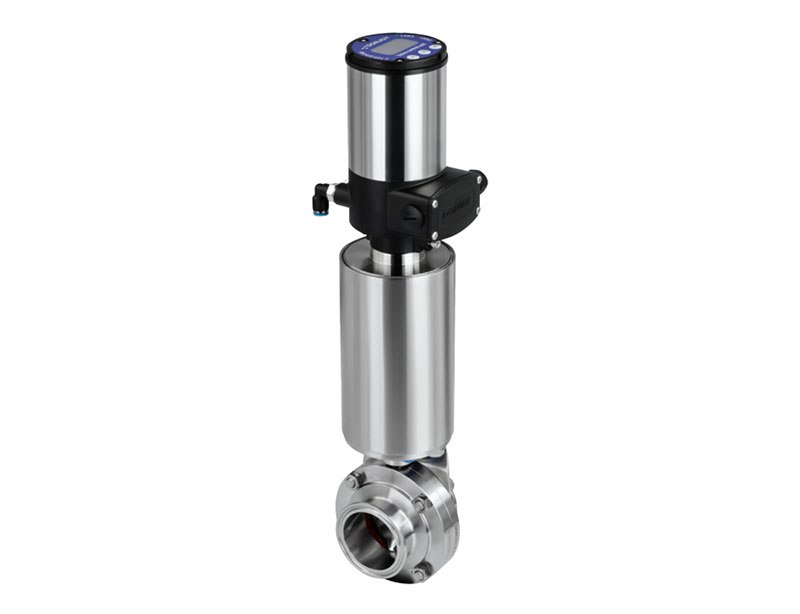

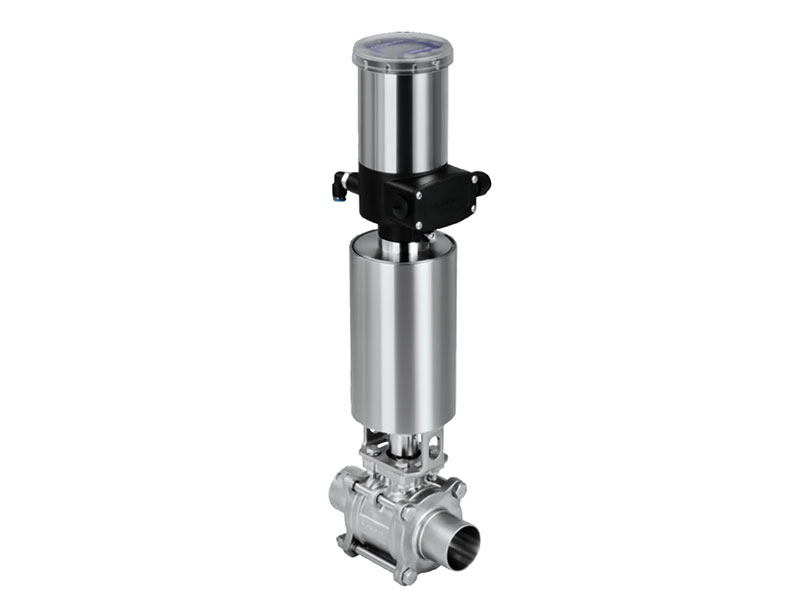

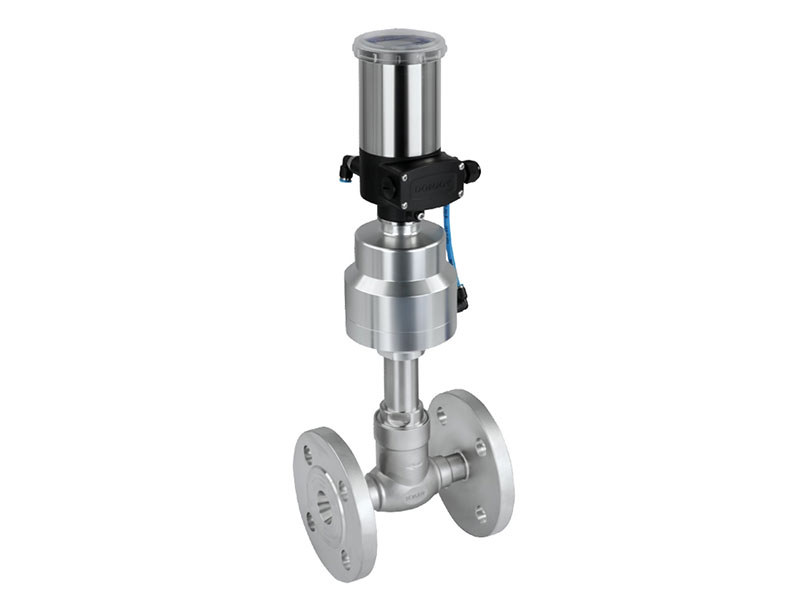

El actuador de válvula C-Top se utiliza para controlar y automatizar de forma remota el funcionamiento de válvulas en industrias de procesos. La válvula contiene en su interior una válvula solenoide y un sensor de posición para informar sobre la posición actual de la válvula. El actuador C-Top está diseñado para colocarse en la parte superior del actuador de la válvula neumática y se utiliza ampliamente en industrias como la alimentaria, la de bebidas, la farmacéutica, la de productos lácteos, etc.
Ventaja
Válvula a prueba de fugas de alta precisión, alta eficiencia, alta limpieza, se puede configurar la precisión. Operación con botón pulsador, sin desmontaje, a prueba de llamas y seguridad intrínseca, doble certificación a prueba de explosiones.
Cómo elegir la válvula c-top?

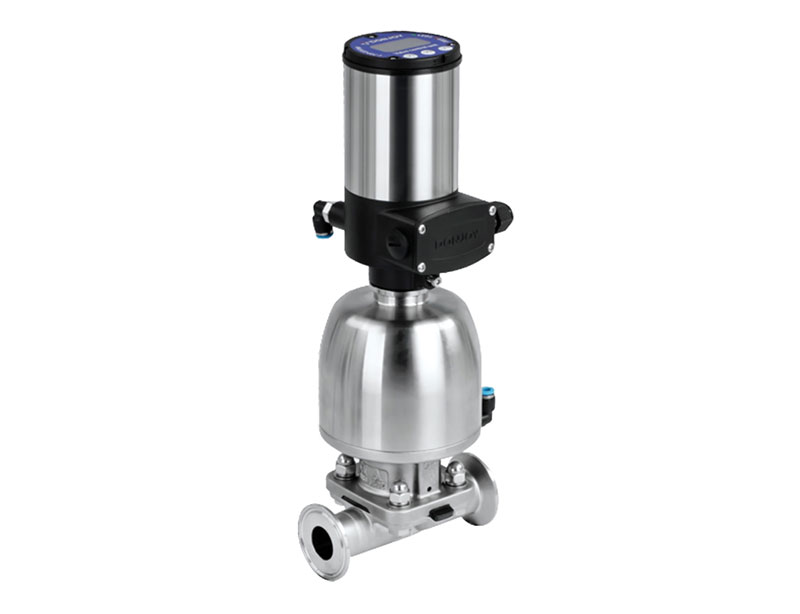

La válvula c-top-2211 se utiliza principalmente para válvulas neumáticas verticales sanitarias de tamaño más pequeño, tamaño de válvula 1/2 "3/4" DN10 DN15, como válvula de diafragma neumática 1/2", etc.
Tabla de modelos
| Modelo | Actuador aplicable | Salida PNP | Fuente de alimentación |
Válvula de salida señal de posición |
Señal de entrada |
| C-TOP-221131-PNP | de acción simple | Partido Nacional Republicano | 24 V CC | 2 | Conector NPN CC 24 V |
| C-TOP-221132-PNP | Doble efecto | Partido Nacional Republicano | 2 | ||
| C-TOP-221131-DCS | De simple efecto | Contacto seco | 2 | ||
| C-TOP-221132-DCS | Doble efecto | Contacto seco | 2 | ||
| C-TOP-221131-ENLACE-IO | De simple efecto | Enlace IO V1.1 | 2 | ||
| C-TOP-221132-ENLACE-IO | Doble efecto | Enlace IO V1.1 | 2 | ||
| C-TOP-221131-AS-1 | De simple efecto | Versión 3.0 de AS-I | DC30V | 2 | |
| C-TOP-221132-AS-1 | Doble efecto | Versión 3.0 de AS-I | 2 |

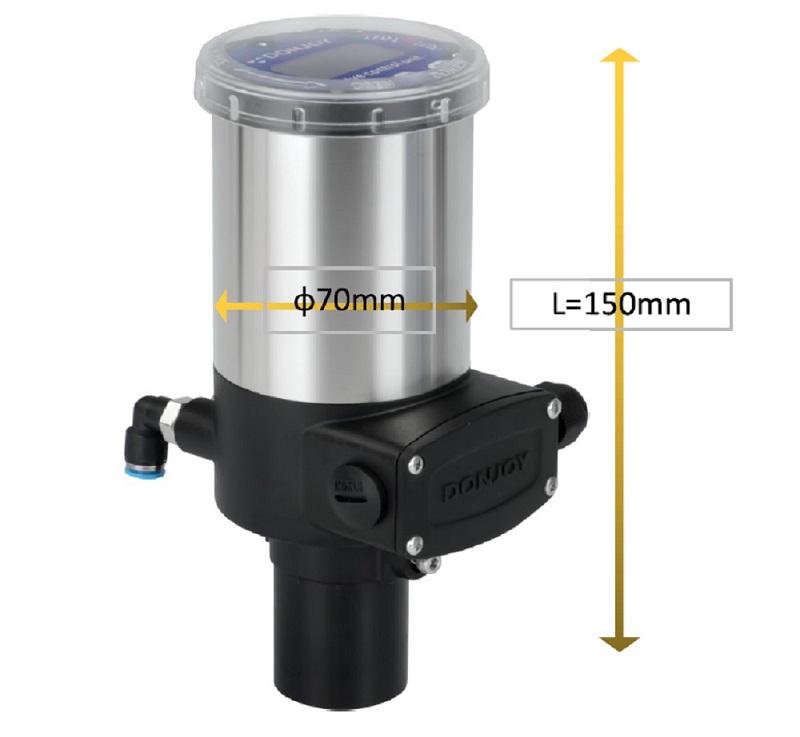

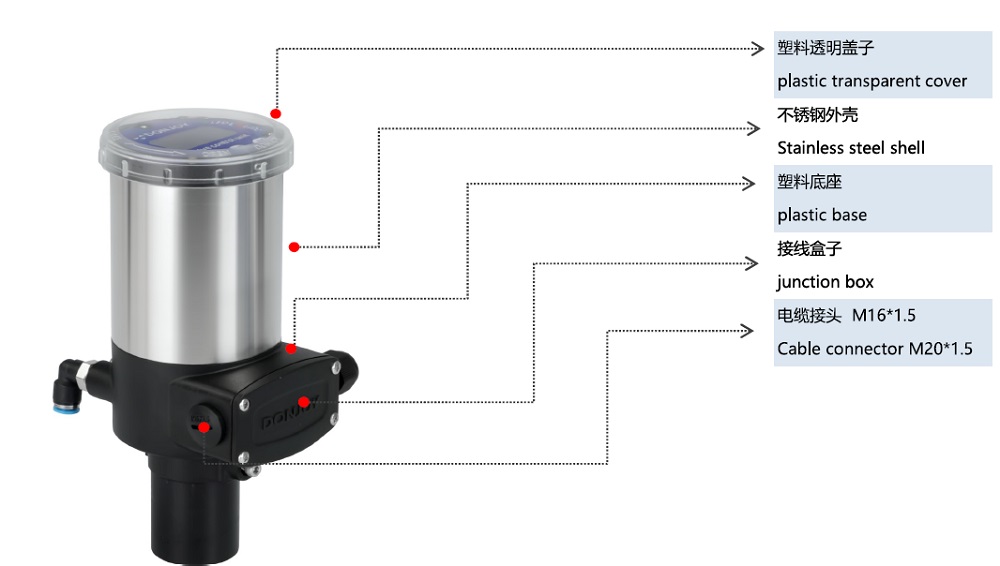

Dibujo de la parte superior de la válvula
C-TOP-2211 es un diseño intrínsecamente seguro y a prueba de explosiones de la unidad de control de válvulas. Recibe instrucciones de funcionamiento del PLC/DCS u otro sistema de control automático y, al mismo tiempo, envía la señal de posición actual de la válvula al PLC/DCS y a otro sistema de control automático, pero también a través de IO-Link, AS-I V3.0 versión de comunicación de bus. Cada ubicación mostrará su estado actual a través de una luz LED de color de ubicación diferente.
| Archivo | Idioma | Tamaño |
|---|---|---|
 Catálogo de cabezales de control de válvulas |
Inglés | 22.6MB |
