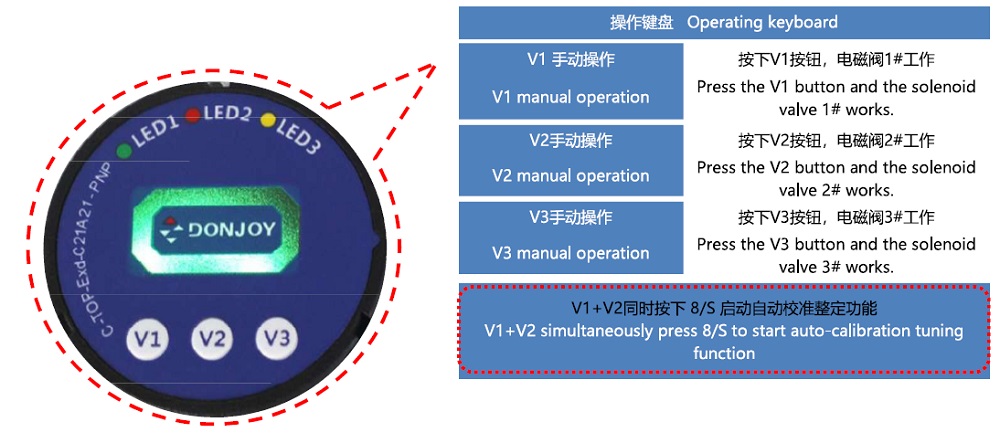

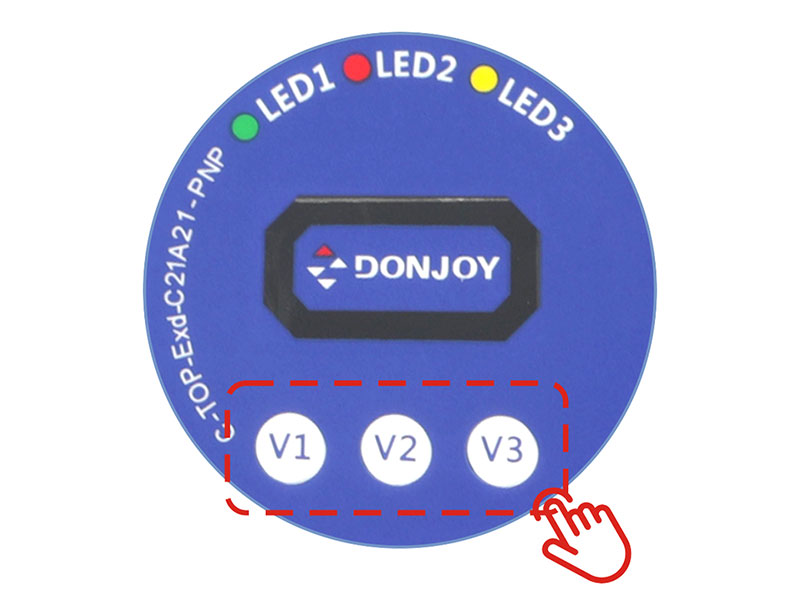

Configuración automática con una sola tecla
Función antifugas de la válvula
Función de retroalimentación de falla de válvula
Las diferentes posiciones de las válvulas muestran diferentes colores de luces LED.
Retroalimentación de señal: contacto pasivo PNP NPN 4-20 mA
Comunicación por bus: IO-Link; AS-I V3.0
Fuente de alimentación: DC24V ±10%
Distancia de rotación: 0-180°
La precisión de la posición de la válvula se puede configurar en el sitio: ±0,2°, ±0,5°, ±1°, ±1,5°
Se puede configurar el color alto y bajo en el sitio.

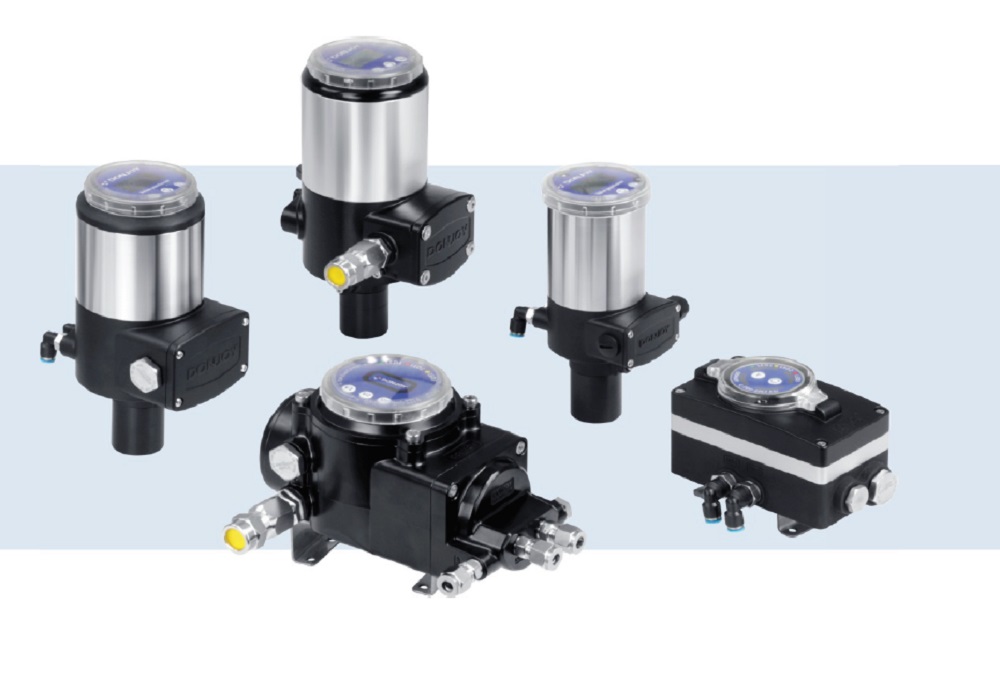

Qué es un cabezal de control de válvula c top?

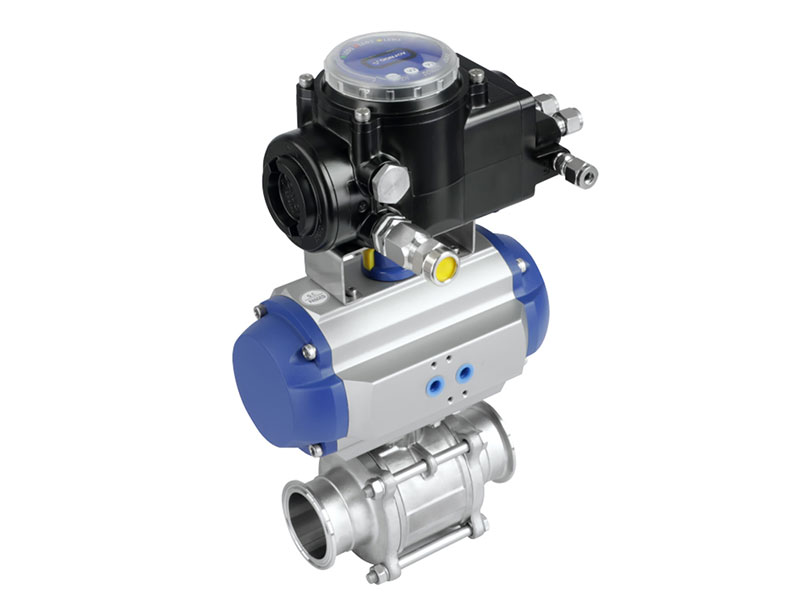

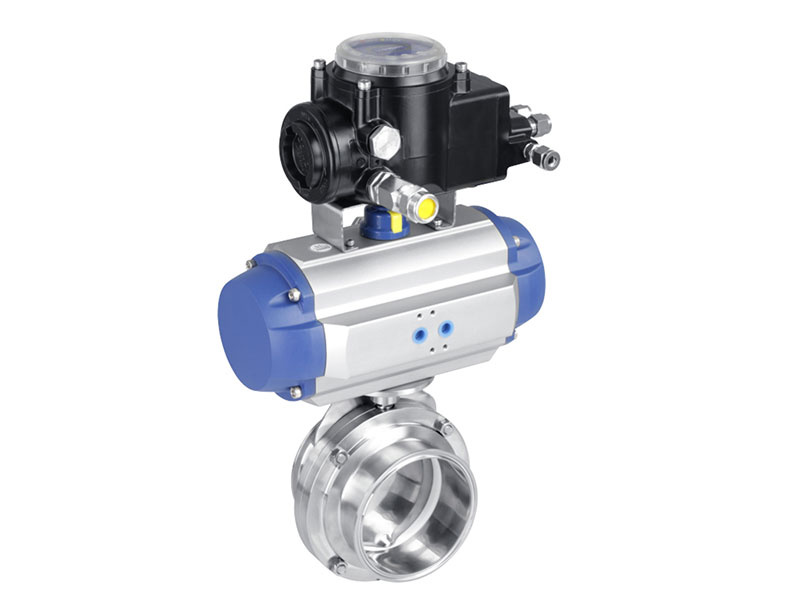

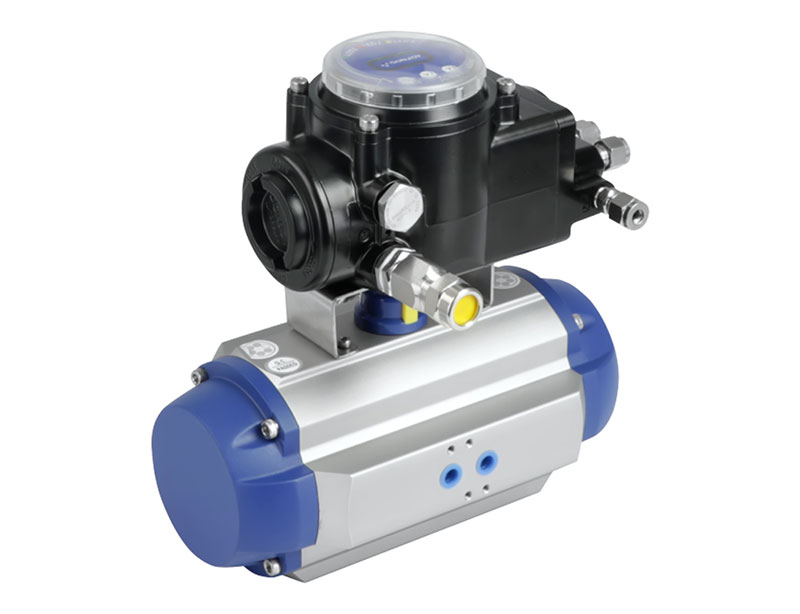

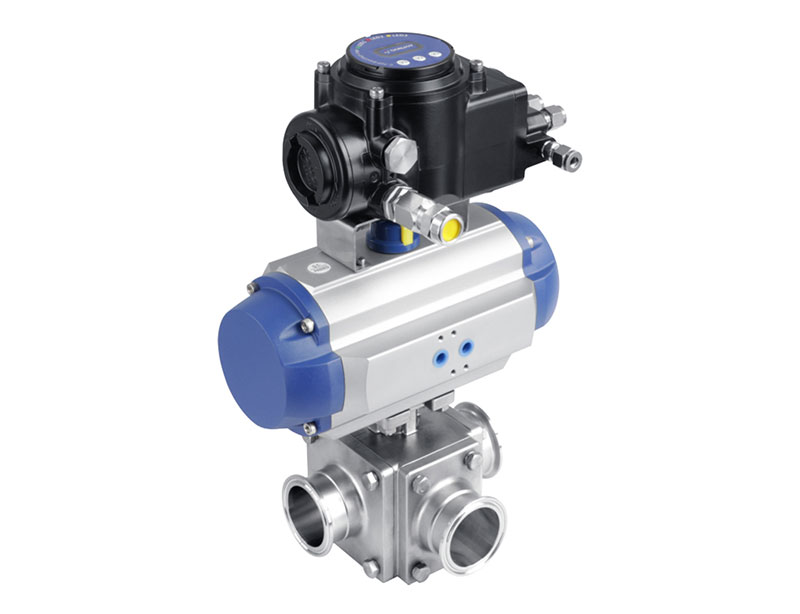

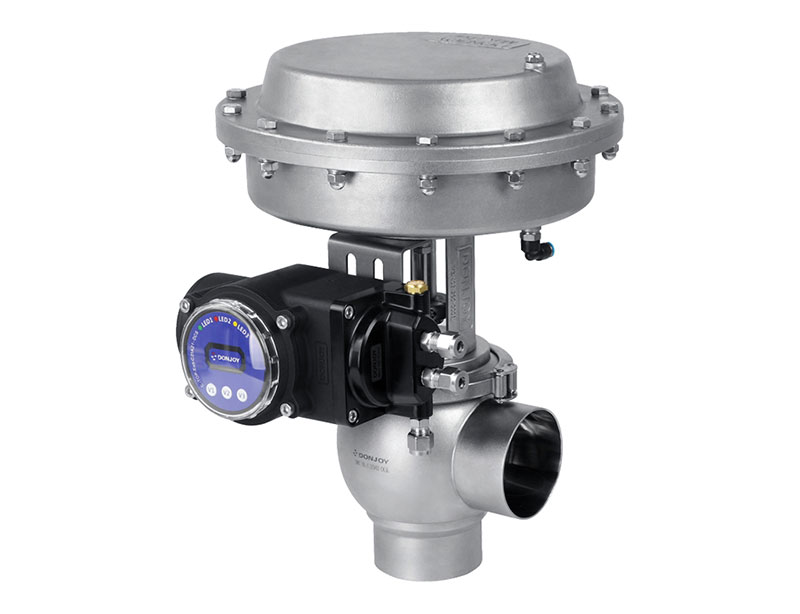

El actuador de válvula C-Top se utiliza para controlar y automatizar de forma remota el funcionamiento de válvulas en industrias de procesos. La válvula contiene en su interior una válvula solenoide y un sensor de posición para informar sobre la posición actual de la válvula. El actuador C-Top está diseñado para colocarse en la parte superior del actuador de la válvula neumática y se utiliza ampliamente en industrias como la alimentaria, la de bebidas, la farmacéutica, la de productos lácteos, etc.
Ventaja
Válvula a prueba de fugas de alta precisión, alta eficiencia, alta limpieza, se puede configurar la precisión. Operación con botón pulsador, sin desmontaje, a prueba de llamas y seguridad intrínseca, doble certificación a prueba de explosiones.
Tabla de modelos
| Modelo | Actuador aplicable | Señal de salida | Fuente de alimentación | Señal de posición de la válvula de salida | Señal de entrada |
| C-TOP-22A6241-PNP | De simple efecto | Partido Nacional Republicano | 24 V CC | 2 | Conector NPN CC 24 V |
| C-TOP-22A6242-PNP | Doble efecto | ||||
| C-TOP-22A6241-DCS | De simple efecto | Contacto seco | 24 V CC | 2 | |
| C-TOP-22A6242-DCS | Doble efecto | ||||
| C-TOP-22A6241-ENLACE-IO | De simple efecto | Enlace IO V1.1 | 24 V CC | 2 | |
| C-TOP-22A6242-ENLACE-IO | Doble efecto | ||||
| C-TOP-22A6241-AS-I | De simple efecto | Versión 3.0 de AS-I | 24 V CC | 2 | |
| C-TOP-22A6242-AS-I | Doble efecto |

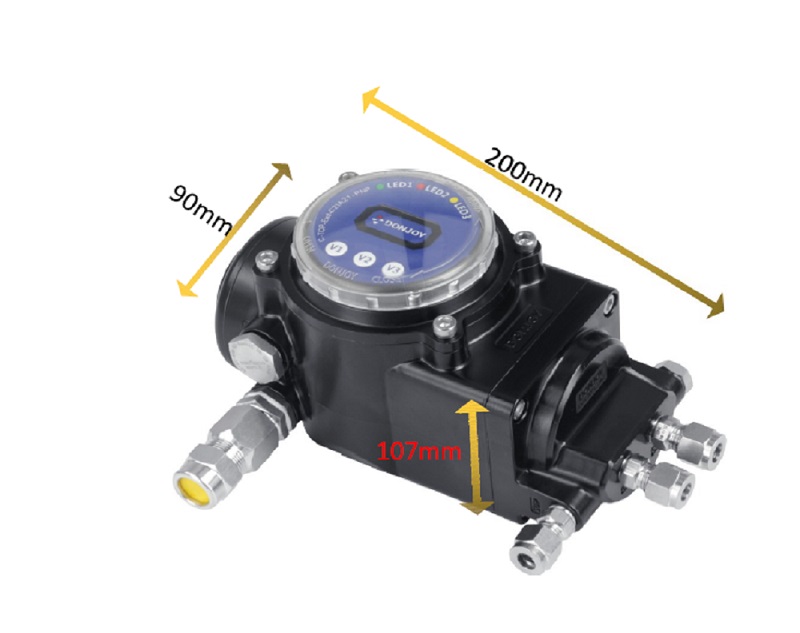

Dibujo del producto
Paquete:
Por aire/expreso: Caja de cartón
Por mar/tren/tierra:Caja de madera
C-TOP-22A62 es una unidad de control de válvula a prueba de explosiones Ex d. Recibe instrucciones de PLC/DCS u otros sistemas de control automático para funcionar y envía la señal de posición actual de la válvula a PLC/DCS y otros sistemas de control automático. También puede comunicarse a través de IO-Link y bus AS-I versión V3.0. Cada ubicación mostrará su estado actual a través de una luz LED de color de ubicación diferente.
| Archivo | Idioma | Tamaño |
|---|---|---|
 Catálogo de cabezales de control de válvulas c-top |
Inglés | 22.6MB |
