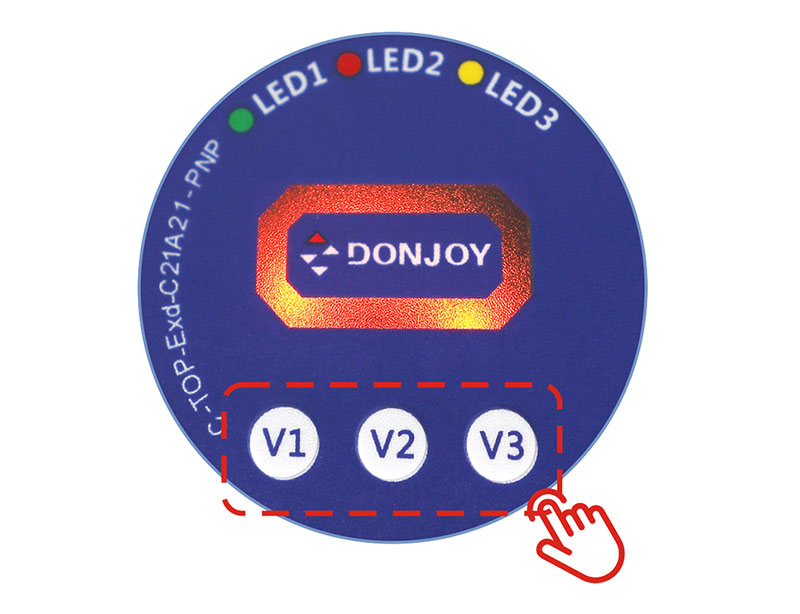

Configuración automática con una sola tecla
Función antifugas de la válvula
Función de retroalimentación de falla de válvula
Las diferentes posiciones de las válvulas muestran diferentes colores de luces LED.
Retroalimentación de señal: contacto pasivo PNP NPN 4-20 mA
Material : acero inoxidable 304 y plástico.
Comunicación por bus: IO-Link; AS-I V3.0
Fuente de alimentación: DC24V ±10%
Carrera: 60 mm; 30 mm
La precisión de la posición de la válvula se puede configurar en el sitio: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
Se puede configurar el color alto y bajo en el sitio.

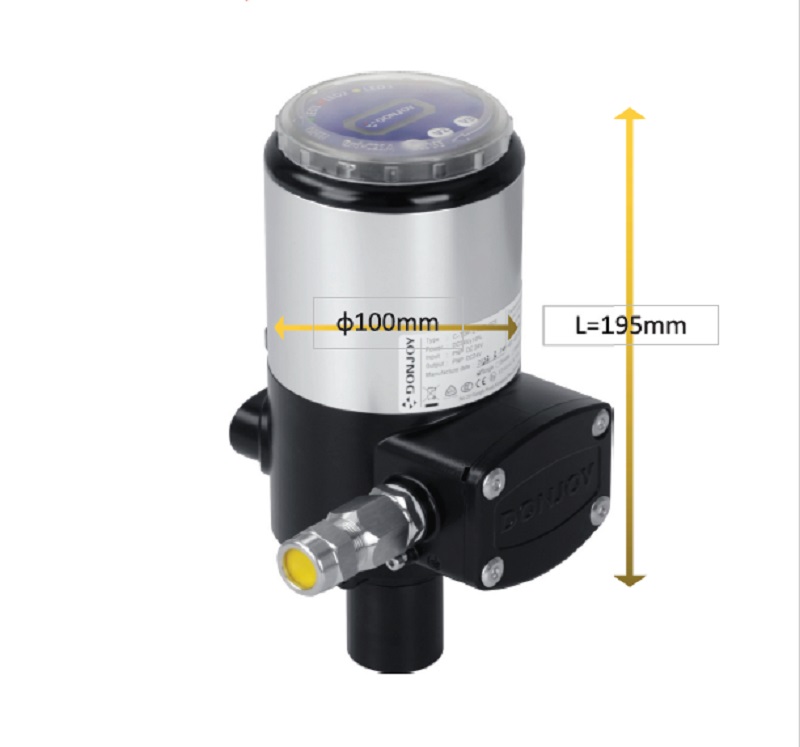

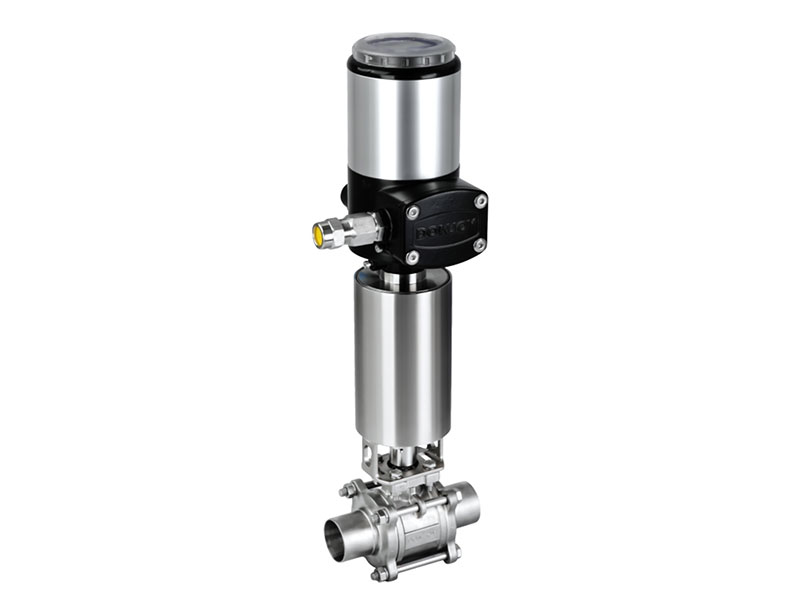

Cabezal de control de válvula C-TOP-21A21 con pantalla LED
Válvula a prueba de fugas de alta precisión, alta eficiencia, alta limpieza, se puede configurar la precisión con solo presionar un botón, sin desmontaje, a prueba de llamas y con doble certificación de seguridad intrínseca a prueba de explosiones.
Qué es un cabezal de control de válvula c top?
El actuador de válvula C-Top se utiliza para controlar y automatizar de forma remota el funcionamiento de válvulas en industrias de procesos. La válvula contiene en su interior una válvula solenoide y un sensor de posición para informar sobre la posición actual de la válvula. El actuador C-Top está diseñado para colocarse en la parte superior del actuador de la válvula neumática y se utiliza ampliamente en industrias como la alimentaria, la de bebidas, la farmacéutica, la de productos lácteos, etc.
| Modelo | Actuador aplicable | Señal de salida | Fuente de alimentación |
Válvula de salida señal de posición |
Señal de entrada |
| C-TOP-21A2131-PNP | De simple efecto | Partido Nacional Republicano | 24 V CC | 2 | Conector NPN CC 24 V |
| C-TOP-21A2132-PNP | Doble efecto | 2 | |||
| C-TOP-21A2133-PNP | Tres actores | 3 | |||
| C-TOP-21A2131-DCS | De simple efecto | Contacto seco | 2 | ||
| C-TOP-21A2132-DCS | Doble efecto | 2 | |||
| C-TOP-21A2133-DCS | Tres actores | 3 | |||
| C-TOP-21A2131-ENLACE-IO | De simple efecto | Enlace IO V1.1 | 2 | ||
| C-TOP-21A2132-ENLACE-IO | Doble efecto | 2 | |||
| C-TOP-21A2133-ENLACE-IO | Tres actores | 3 | |||
| C-TOP-21A2131-AS-I | De simple efecto | Versión 3.0 de AS-I | DC30V | 2 | |
| C-TOP-21A2132-AS-I | Doble efecto | 2 | |||
| C-TOP-21A2133-AS-I | Tres actores | 3 |

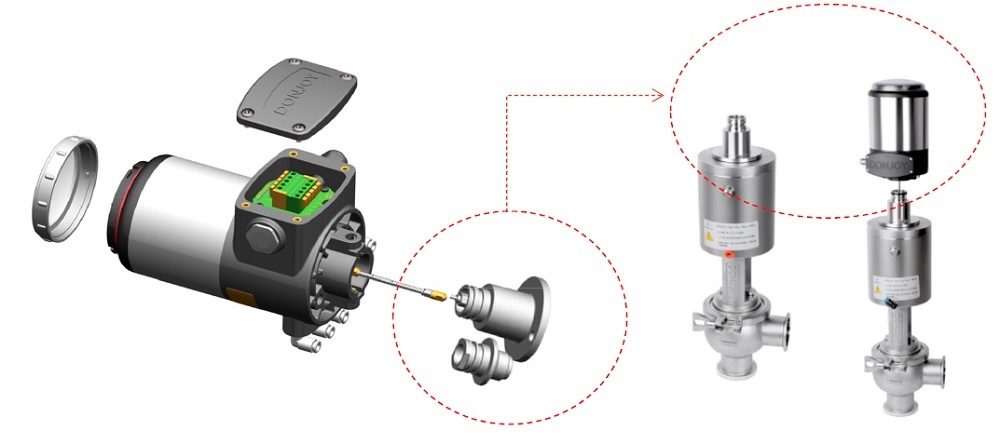

Dibujo de la válvula C-TOP
Paquete:
Por aire/expreso: Caja de cartón
Por mar/tren/tierra:Caja de madera
C-TOP-21A21 es una unidad de control de válvula a prueba de explosiones Ex d. Recibe instrucciones de PLC/DCS u otros sistemas de control automático para funcionar y envía la señal de posición actual de la válvula a PLC/DCS y otros sistemas de control automático. También puede comunicarse a través de IO-Link y bus AS-I versión V3.0. Cada ubicación mostrará su estado actual a través de una luz LED de color de ubicación diferente.
