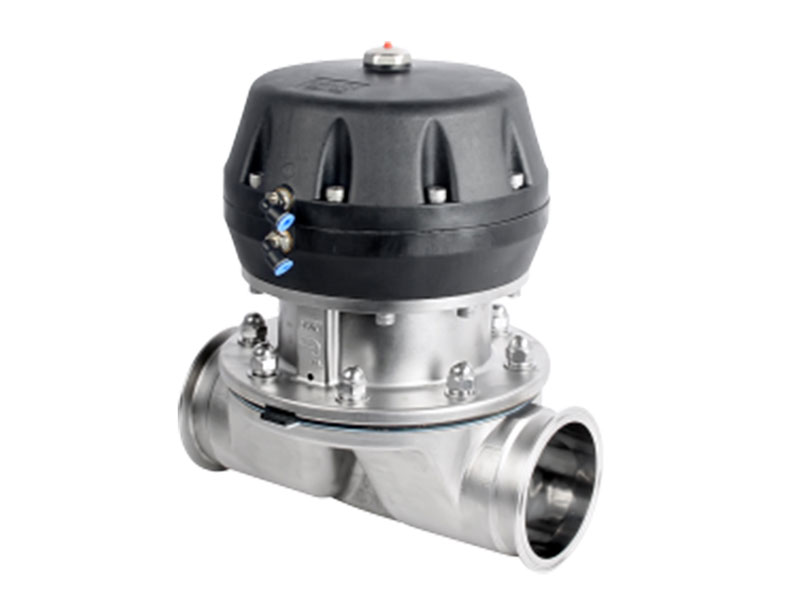

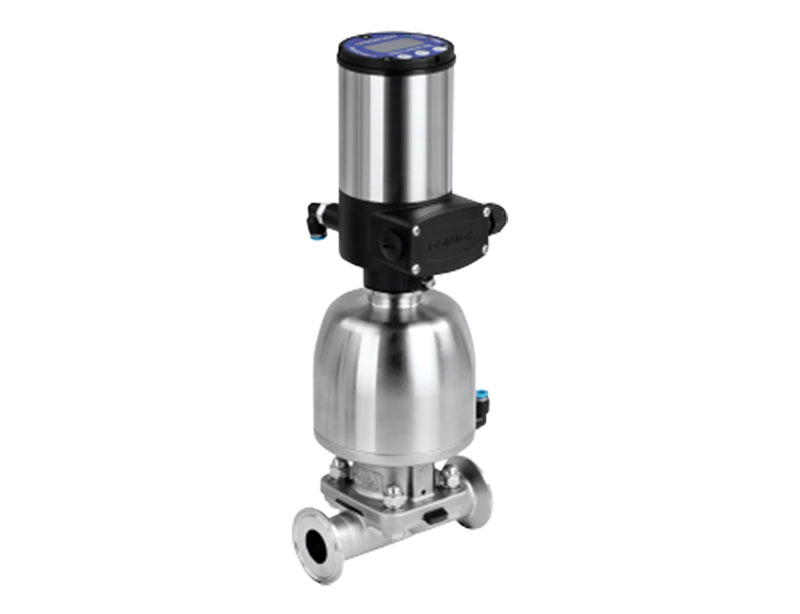

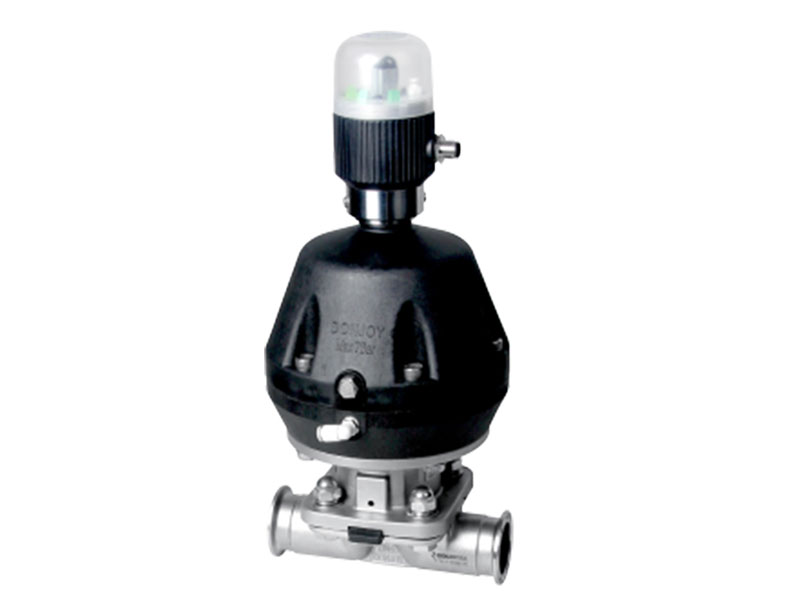

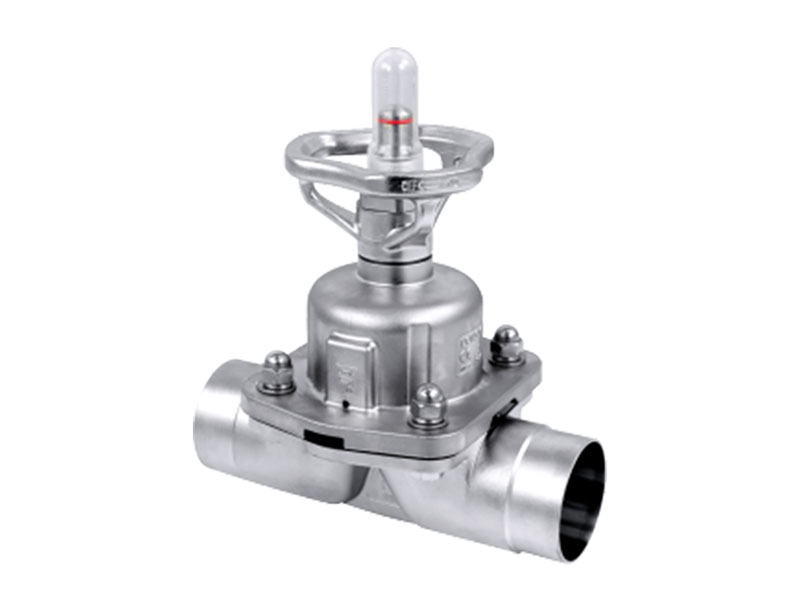

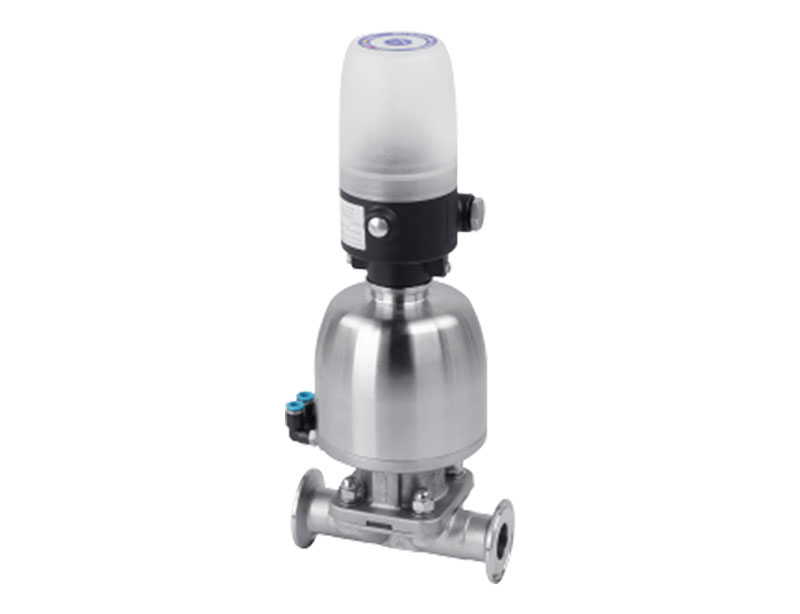

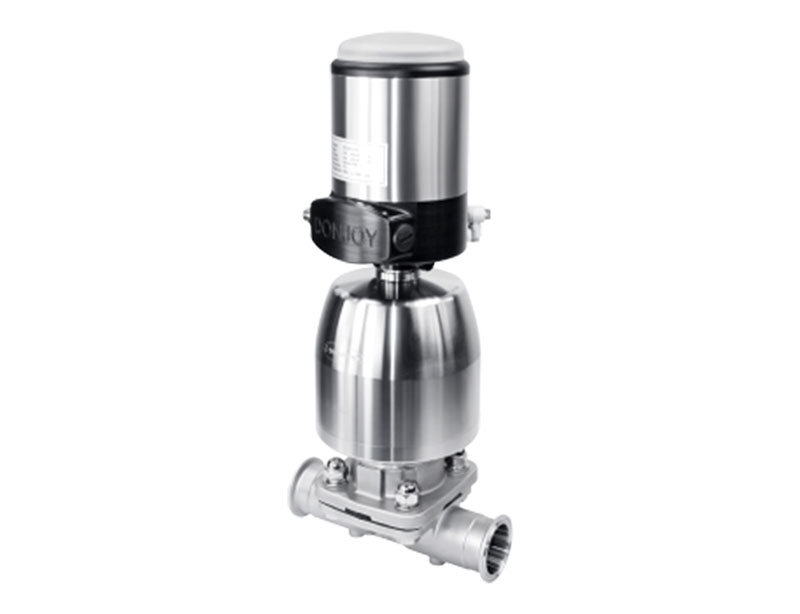

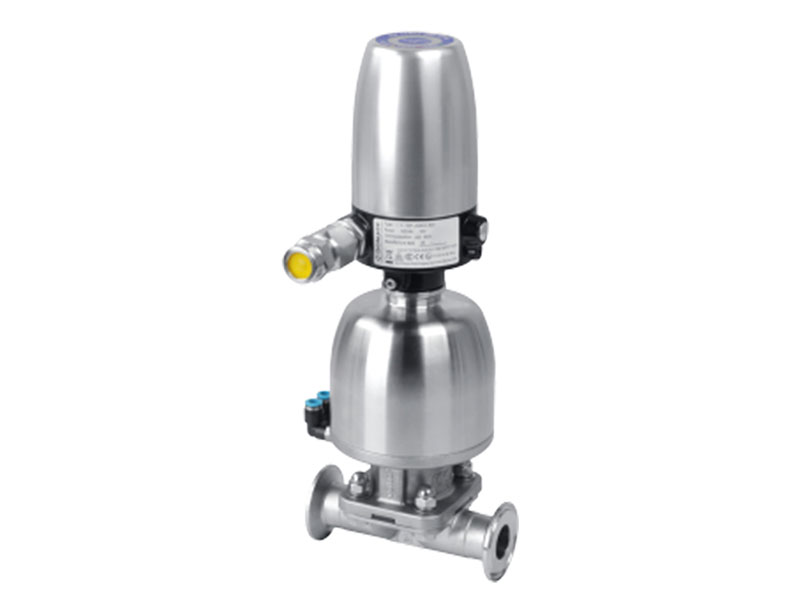

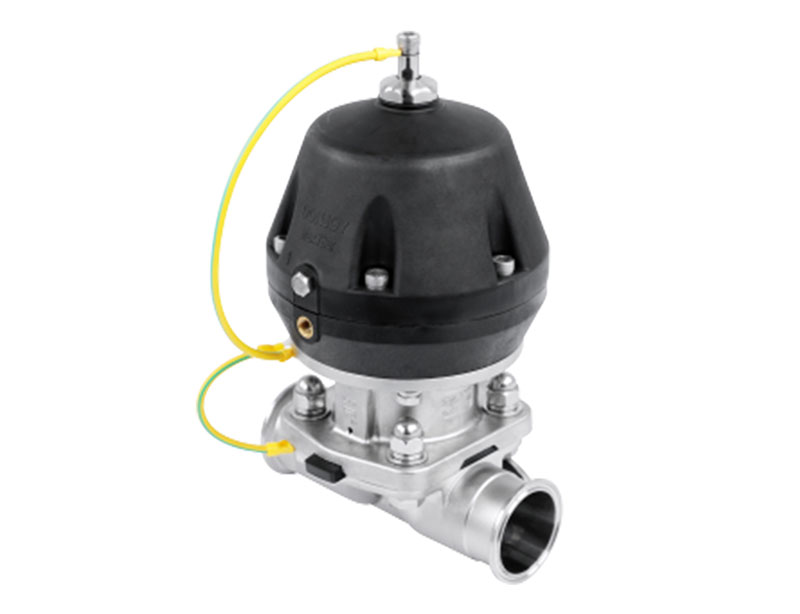

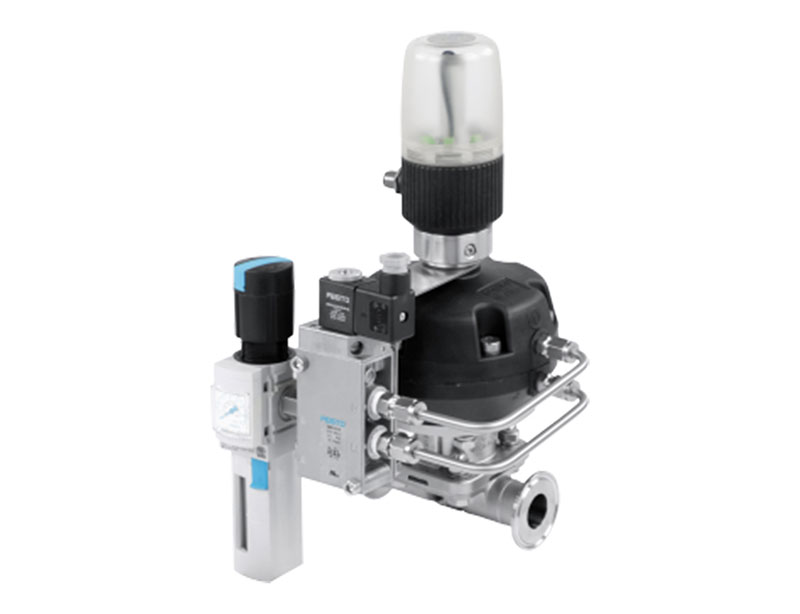

Válvula de diafragma de 2 vías GM-Z

Válvula de diafragma farmacéutica de acero inoxidable BPE aséptica sanitaria

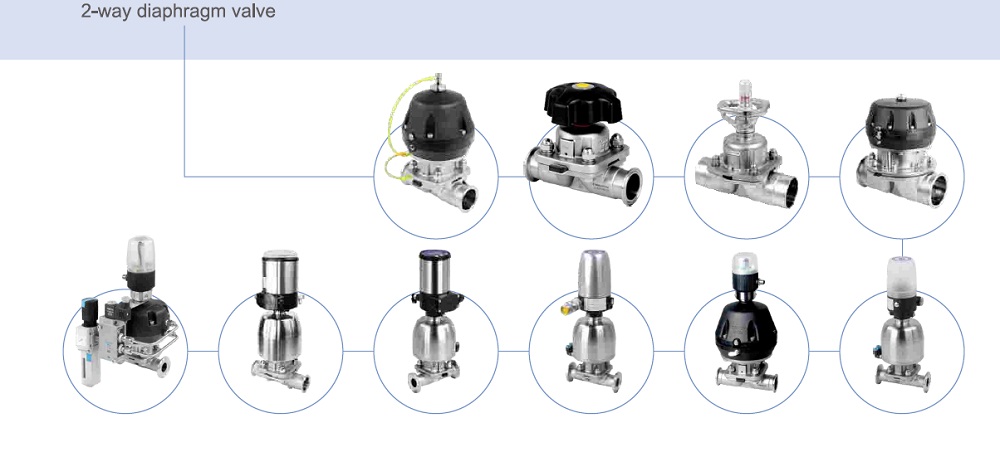

Donjoy ha estado fabricando válvulas de diafragma de alta limpieza durante 20 años y ha aplicado más de 500.000 piezas en varios campos, involucrando más de 300 variedades, como 2 vías, 3 vías, 3 vías en forma de U, multipuertos, ajustables, manuales, neumáticas, eléctricas, etc. Y son intercambiables.

Proceso de dar un título

• Todas las resinas sintéticas y aditivos cumplen con la certificación de la FDA.
• Se documentan la composición química del material, las propiedades físicas y el proceso de fabricación.
• Todos los sellos de diafragma cumplen con la consistencia y cuentan con el certificado de la FDA
• -21-CFR-FDA 177.1550 resina sintética de perfluorocarbono
• -21-CFR-FDA-177.2600 caucho
• USP 28 clase VI CAPÍTULO 87 EN VITON y CAPÍTULO 88 EN - VITON consistencia la autenticación
• 3-A Número de autenticación de consistencia: 54-02-1580
• EN 10204-3.1 Certificado de trazabilidad del acero inoxidable Síntesis de composición química
• N.º CE-PED/97/23/CE: TUV DGR 0036-QS-1153-14

Características técnicas de las válvulas de diafragma sanitarias

Temperatura: -20℃ a +150℃, dependiendo del material del sello

Norma de conexión: DIN SMS ISO IDF RJT BS4825 ASME BPE 3A DIN11864 DIN11853

Certificación: FDA 177.2600; 3A-18-03; Vidrio II USP Vidrio VI Capítulo 88; GB4806.11; EG VO/1935-2004; PED/97/23/EC.

Elegir diafragma

1. Diafragma de una pieza EPDM+PTFE (temperatura máxima 120 ℃)

La tableta de diafragma de PTFE tiene alta resistencia química, alta estabilidad, buena flexibilidad, larga vida útil, alto sellado, sin degeneración por frío y no se ve afectada por las fluctuaciones de temperatura, excelente rendimiento, ya sea ciclo térmico, ciclo frío o sistema de desinfección con vapor.

2. Diafragma único EPDM/silicio/FPM (temperatura máxima 120 ℃)

El diafragma de caucho incorpora una capa de fibra vulcanizada que mejora sus propiedades mecánicas, el diafragma tiene una alta estabilidad de sellado bajo presión y temperatura. El endurecimiento de la fibra se realiza en un perno de acero inoxidable, para garantizar una mejor unión del caucho y el metal.

Por lo tanto, el diafragma de goma es más adecuado para su uso en entornos de vacío.

3. Diafragma 2PC EPDM+PTFE (temperatura máxima 150 ℃)

Compuesto por diafragma de EPDM y PTFE, las características del diafragma son que la válvula está en la posición cerrada, el diafragma en sí puede dar forma y sellar el cuerpo, lo que reduce la tolerancia del diafragma y prolonga la vida útil del diafragma.

Aplicación de válvula de diafragma aséptica

Válvula de diafragma sanitaria, de accionamiento manual o neumático, y especialmente diseñada para su uso en procesos higiénicos y asépticos en la industria farmacéutica.

La válvula es excelente para el control de flujo así como para funciones de apertura/cierre.

La válvula de diafragma tiene mejores características de flujo en comparación con otras válvulas. Es fácil de limpiar y procesa mejor la sustancia con partículas. El fenómeno de bolsas de aire es raro durante la aplicación del control de flujo.

Principios de funcionamiento de la válvula de diafragma sanitaria

El diafragma proporciona el sello del cuerpo así como el sello del asiento. No hay caminos hacia el ambiente exterior, por lo que es adecuado para procesos asépticos.

Cuando la válvula está cerrada, una almohadilla de presión que sostiene el diafragma se mueve hacia la cara de sellado en el cuerpo. Cuando la placa de presión se mueve, el diafragma se flexiona y es forzado hacia abajo sobre el área del asiento en el centro del cuerpo, cerrando así el camino del flujo a través del cuerpo.

La relación entre el cuerpo y la placa de presión evita la compresión excesiva del diafragma.

La válvula puede tener operación manual y control de operación neumática en la parte superior de la válvula solenoide.

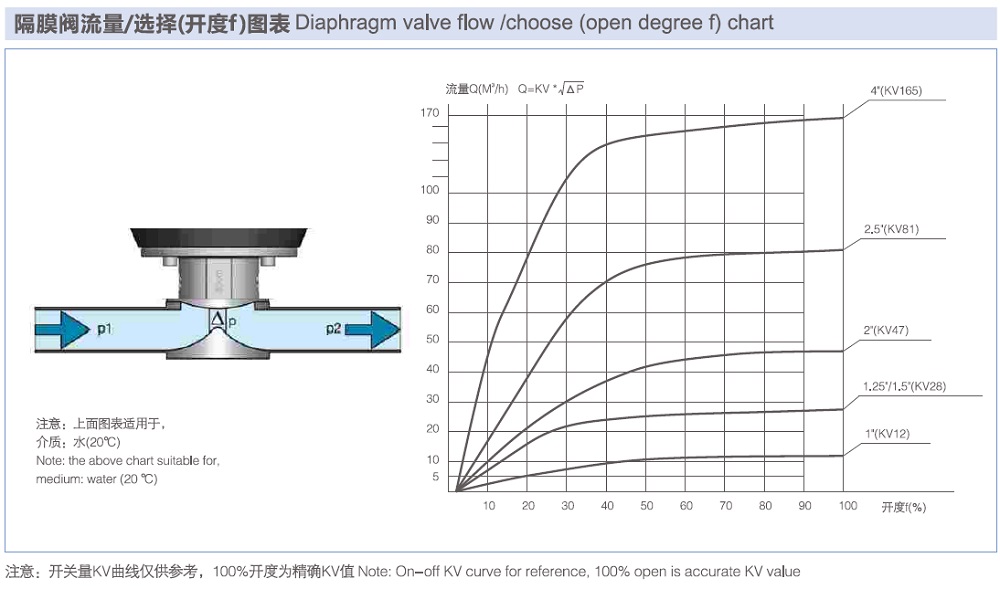

Válvula de diafragma sanitaria, caudal de diafragma

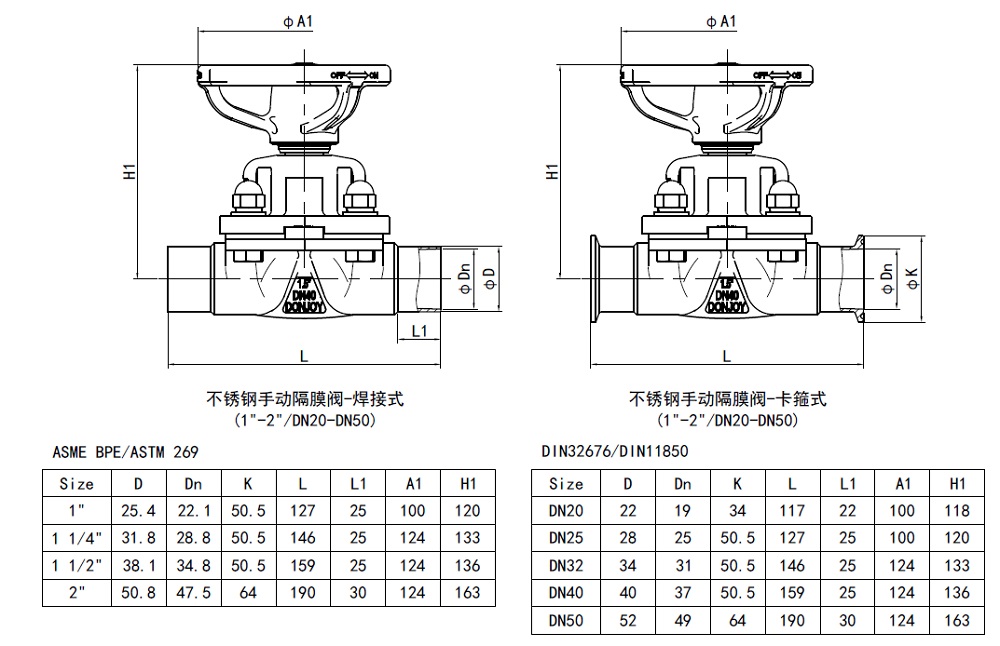

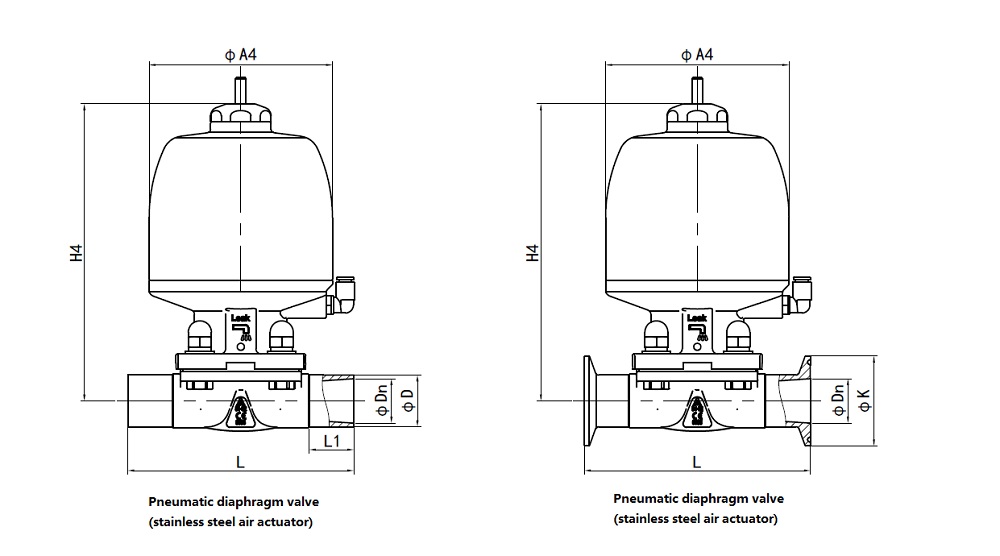

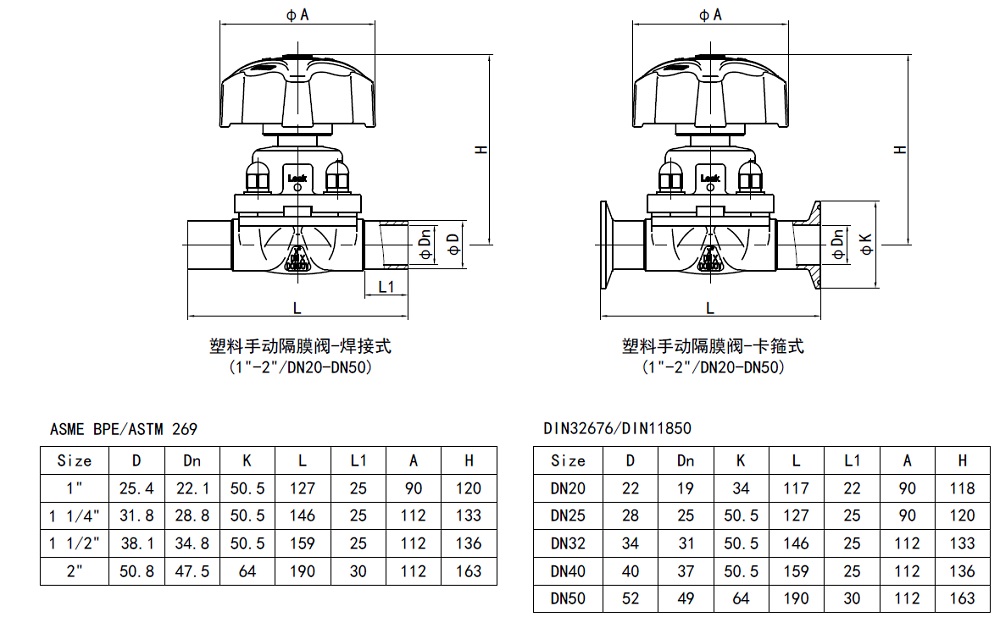

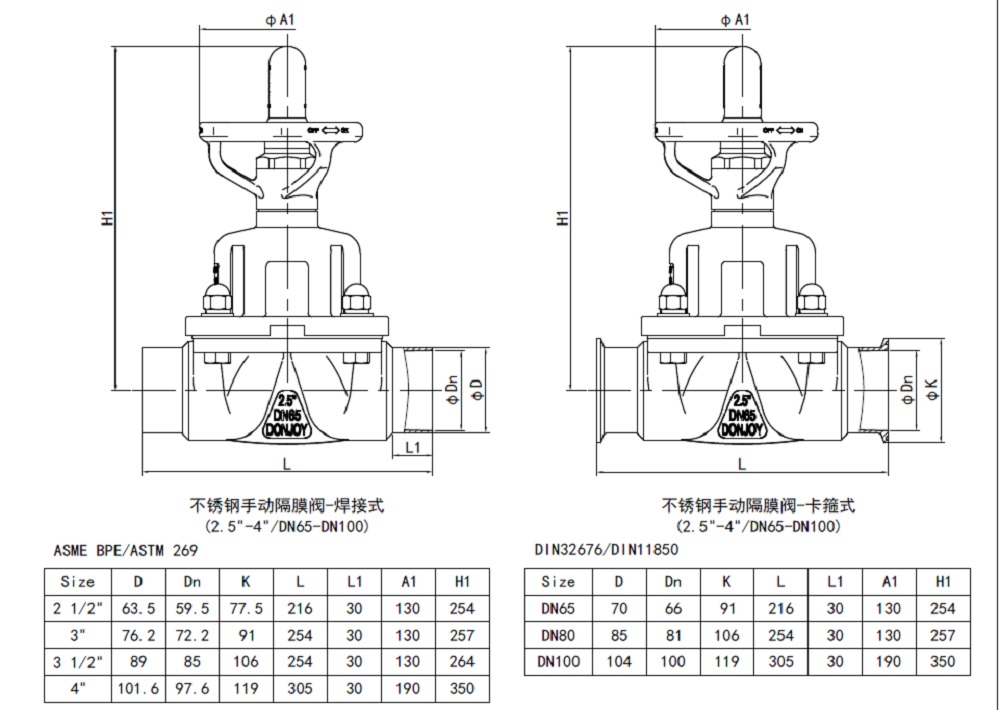

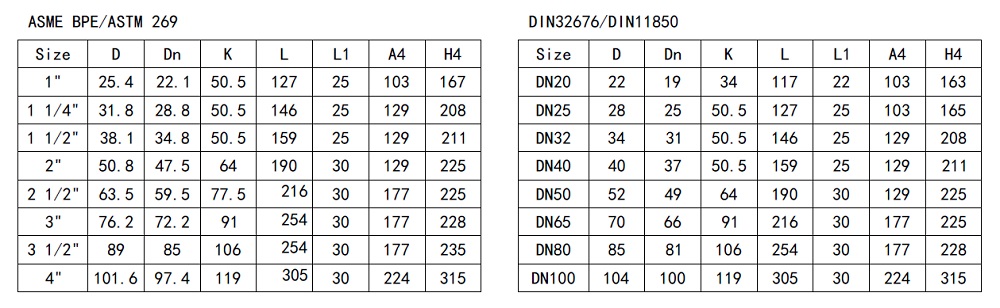

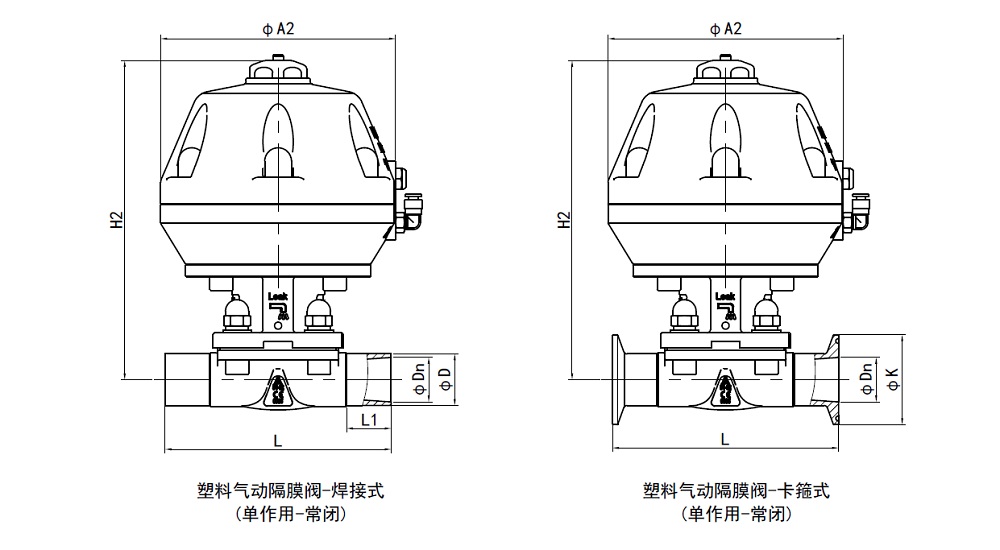

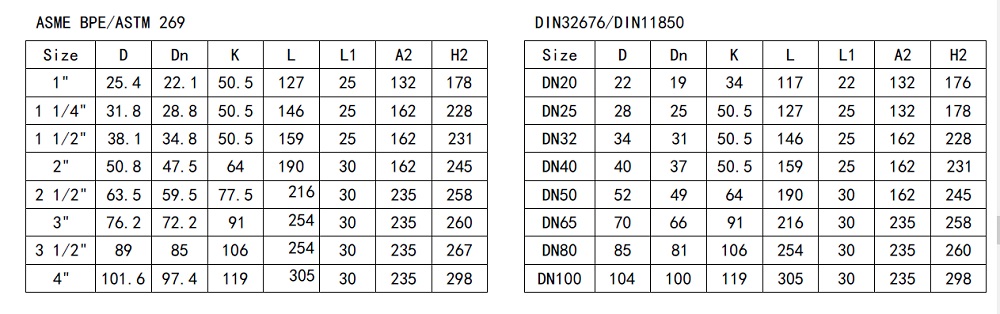

Dibujo de válvula de diafragma sanitaria

Paquete de válvula de diafragma farmacéutica
