Tamaño: 1,5"-4",DN40-DN100
Piezas en contrato con el medio:AISI 316L
Otras piezas de acero inoxidable: AISI 304
Acabado de la superficie interna: Ra≤0,8 um
Junta: EPDM conforme a FDA 177.2600
Forma de conexión: extremos de soldadura o abrazadera
Presión máxima: 6 bar
Presión mínima:Vacío
Temperatura de trabajo: -10°C a 120°C (150°C opcional)
Recurso de aire: 5-7 bar
Conexión de fuente de aire: rosca G 1/8"
Acabado superficial externo: Mate (arenado)
Acabado de la superficie interna: Ra＜0,8 um
Opcional
Junta: NBR o FPM (Viton)
Caja de control C-TOP: DC24V, BUS AS-i
Acabado superficial: Ra≤0,4 um
Edificio de la fábrica Donjoy del año 1993, ubicado en Wenzhou, China

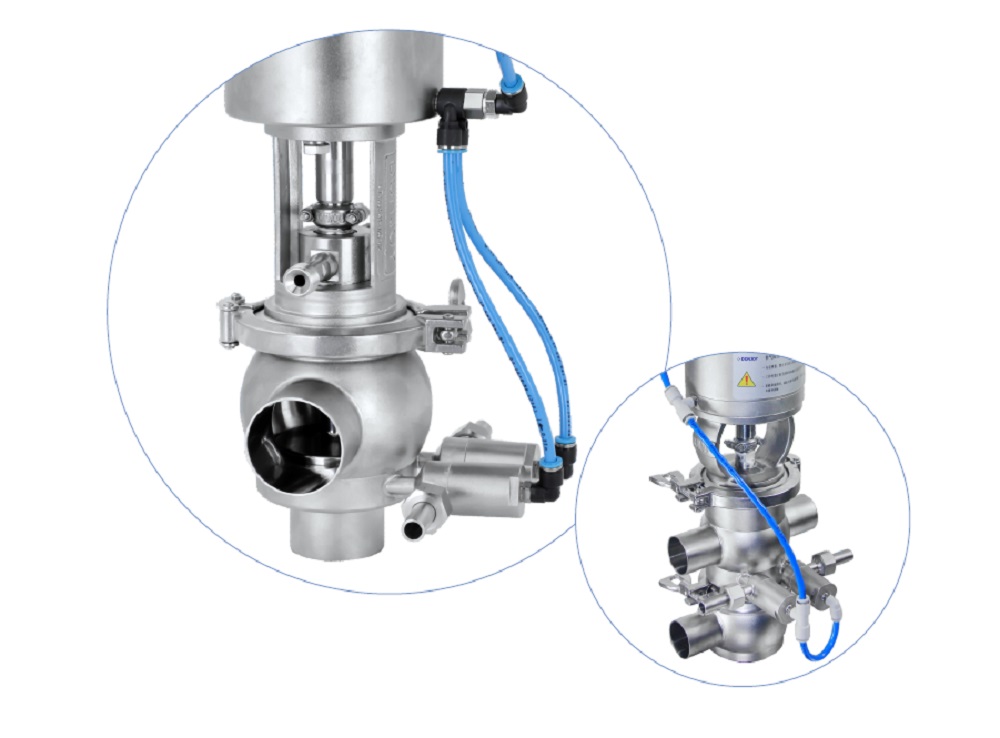

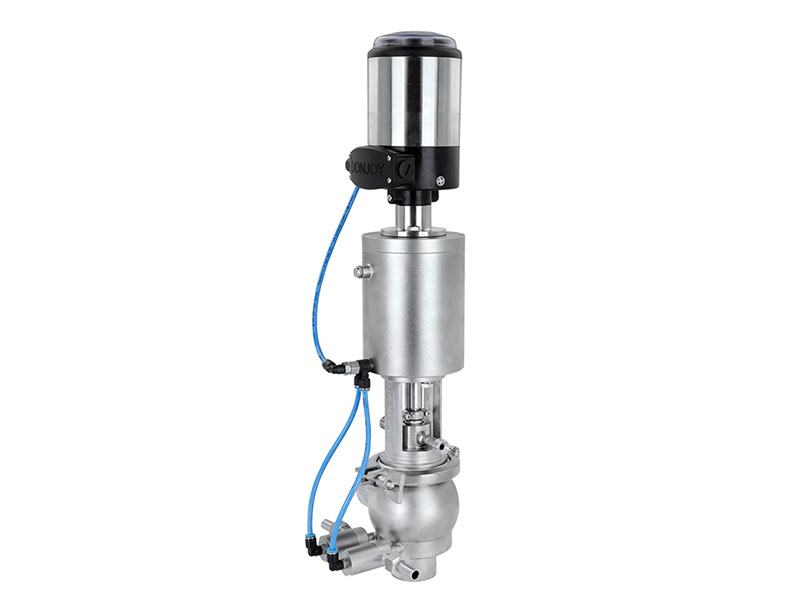

Válvula de seguridad de doble asiento CIP higiénica de acero inoxidable 316L para uso sanitario
Aplicaciones
La válvula a prueba de mezcla CIP de suministro externo está diseñada para cumplir con los requisitos cuando hay dos líquidos o productos diferentes a través de la misma válvula, lo que garantiza que no se mezclen los fluidos y es conveniente para monitorear las condiciones de trabajo.

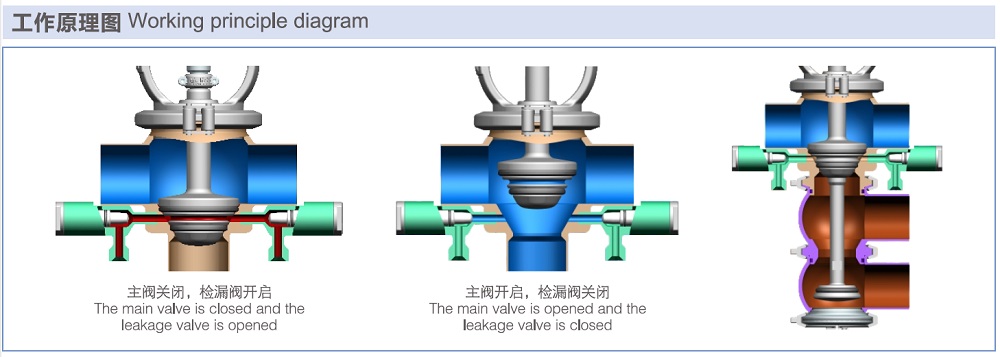

Cómo funcionan las válvulas Mixproof?
Las válvulas a prueba de mezcla funcionan utilizando un diseño de doble asiento para aislar dos fluidos o productos diferentes que pasan a través de la válvula.
La posición de la válvula se controla mediante un actuador con aire comprimido. La válvula normalmente está cerrada en condiciones normales. La válvula anti-mezcla de doble asiento se acompaña de dos válvulas neumáticas pequeñas normalmente abiertas, una para monitoreo y otra para CIP.
El tapón de la válvula (vástago superior en el interior de la válvula de un solo asiento) tiene dos sellos que, desde una cámara de fugas entre sí, el medio de fuga fluye hacia la cámara y se descarga a través de la válvula detectora. El aire de suministro al actuador puede hacer que la válvula se limpie en su lugar. Durante la limpieza, los líquidos fluyen directamente al tapón, por lo que esta válvula no es sensible al efecto del golpe de ariete.

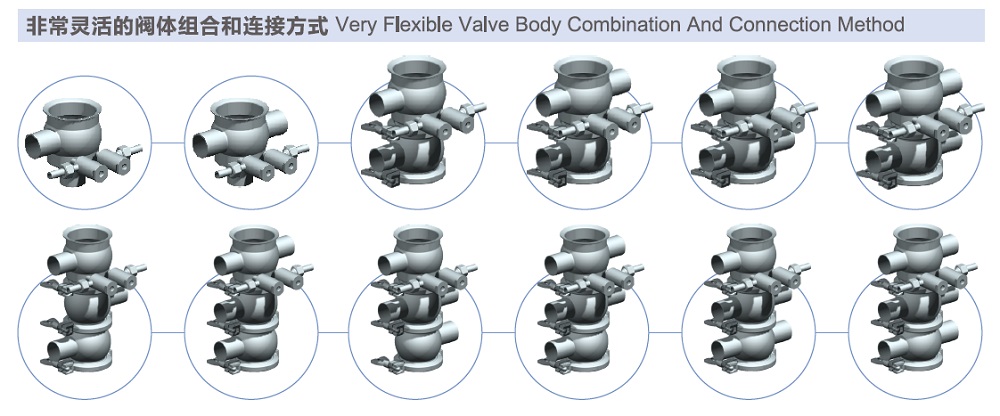

Válvula antimezcla de asiento doble CIP con combinación de varios cuerpos
Curva de rendimiento de la válvula Mixproof

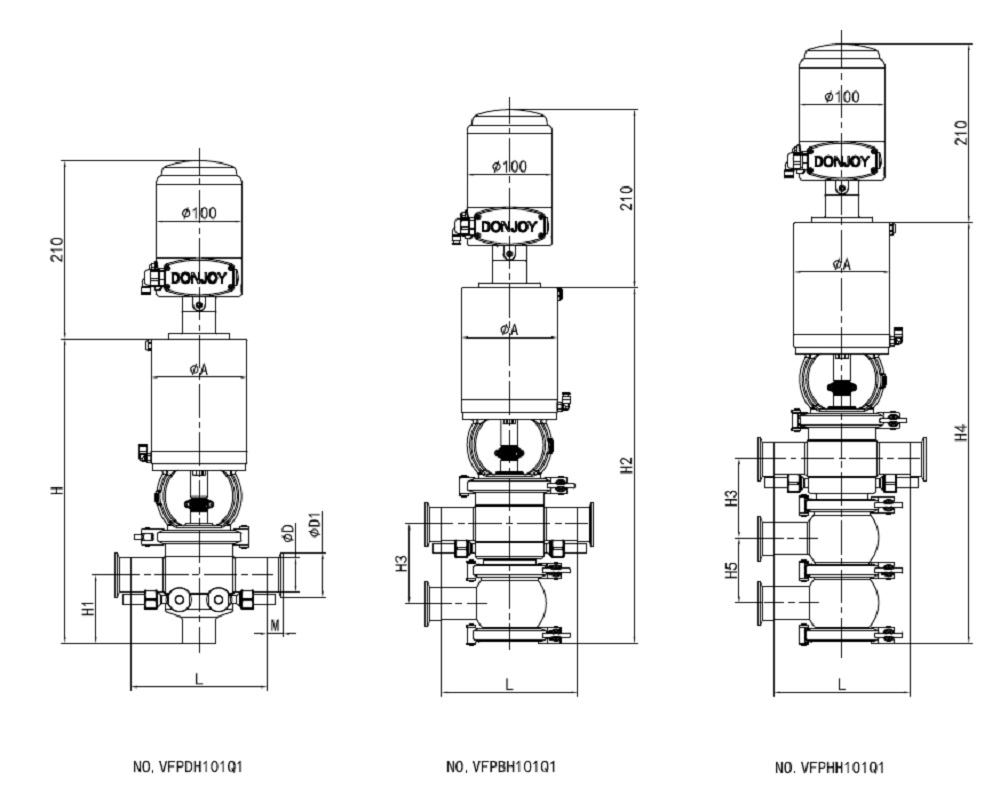

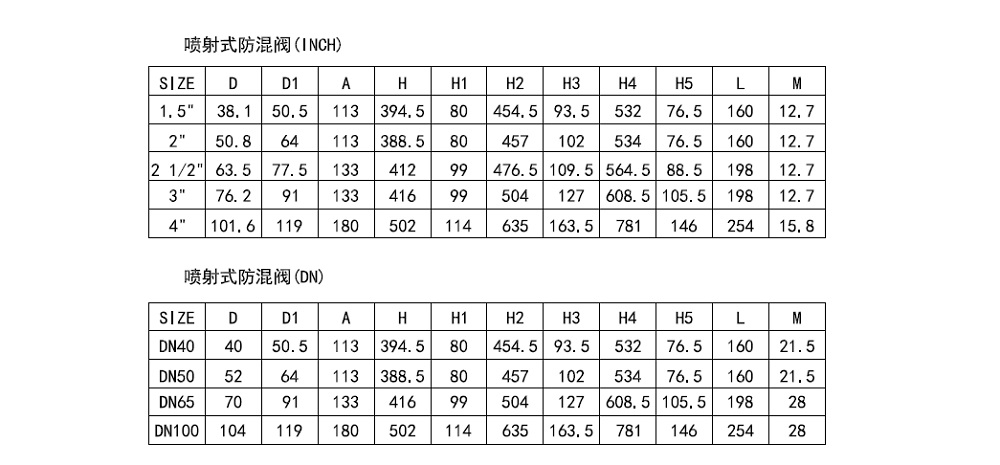

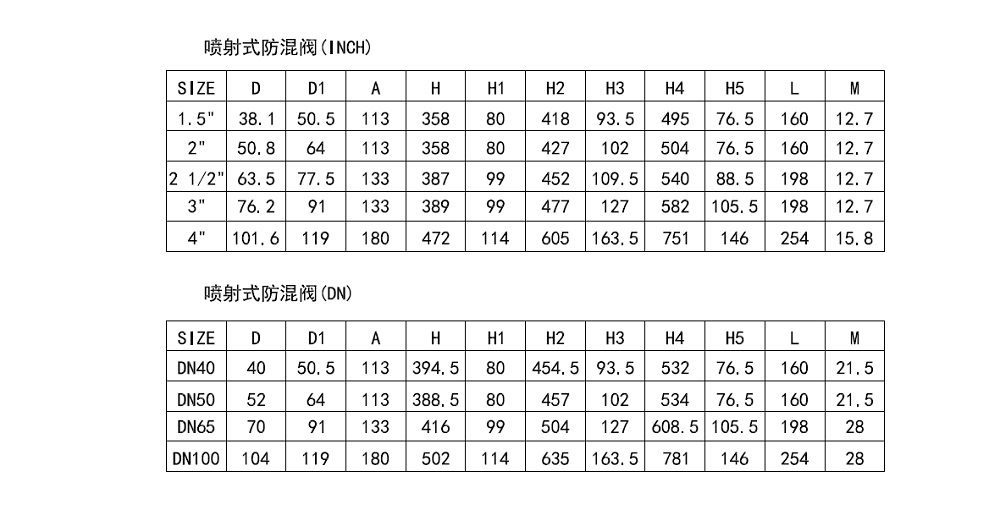

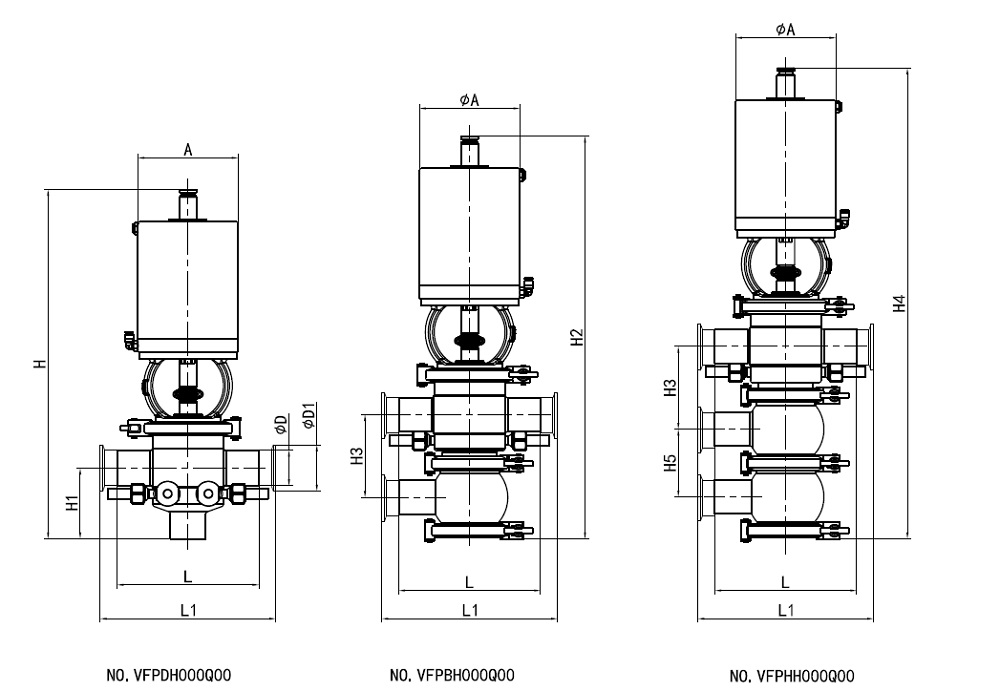

Dibujo de válvula CIP Mixproof
La exclusiva válvula a prueba de mezcla de flujo adopta la limpieza y esterilización CIP y SIP de introducción externa. Equipada con diferentes cuerpos de válvula para cumplir con diferentes aplicaciones.
| Archivo | Idioma | Tamaño |
|---|---|---|
 Catálogo de válvulas Mixproof |
Inglés | 31.08MB |
| Catálogo de válvulas sanitarias |
Inglés | 30.2MB |
